Пошаговая инструкция: как правильно паять пластиковые трубы в домашних условиях

Канализационны, водопроводные, в том числе и отопительные системы нередко создаются из полипропиленовых труб. Они позволяют смонтировать герметичные и долговечные коммуникации, не уступающие и даже превосходящие стальные сети.

Достичь результата возможно только, если заранее научиться правильно варить полипропиленовую трубу. Навык пригодится при строительстве и ремонте квартир в многоэтажных домах, особняках, коттеджах и даже на дачах.

Приобрести его не сложно, но необходимо обязательно познакомиться со всеми нюансами.

Необходимые инструменты и материалы для пайки

Для работы в домашних условиях потребуется заранее подготовить все необходимые инструменты и материалы:

  • электрический паяльник;
  • насадки и подставки для паяльника соответствующего размера;
  • напильник или острый нож для удаления заусениц;
  • измерительную линейку или рулетку;
  • маркер;
  • ножницы для резки труб;
  • шейвер — приспособление для удаления армирующего слоя;
  • специальный инструмент для снятия фасок;
  • припой для пайки;
  • флюсы и фитинги;
  • спиртовой состав для обезжиривания.

Припой для пайки

Припой выпускается в форме проволоки, фольги, прутка и т. д. Он необходим для получения более прочного шва медных конструкций. Изготавливается на основе олова, серебра, цинка, свинца, сурьмы или меди.

В зависимости от температуры плавления подразделяется на:

  • легкоплавкий;
  • средне плавкий;
  • высоко плавкий припой.

Флюсы и фитинги

Флюсы используются при пайке для защиты соединяемых металлических поверхностей от окисления. Они выпускаются в виде жидкости, сухой смеси или пастообразном состоянии и различаются по химическому составу, свойствам и назначению. Например, для очистки поверхности медного проката и повышения текучести припоя применяется борная кислота, хлорид цинка, соляная кислота.

Защитную плёнку можно создать с помощью канифоли, воска, различных смол.

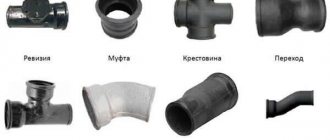

Фитинги — это небольшого размера изделия, надеваемые на концы труб, которые соединяются пайкой. К ним относятся муфты, тройники, крестовины, обводы, заглушки, углы и т. п. Они должны быть из такого же материала, что и сами трубы. И конечно, не для кого ни является секретом, что купить фитинги можно в любом магазине сантехники.

Ножницы для резки

Этот вид инструмента имеет и другие названия — труборез, трубные ножницы или трубный резак. Он предназначен для быстрой резки изделий из пластика, обеспечивает выполнение кромки реза без заусениц, что упрощает подготовку к сварочному процессу.

Существует 4 вида трубных ножниц, различающихся по конструкции и цене:

  • прецизионный труборез с механизмом — трещоткой. Приспособление используется для резки труб диаметром не более 75 мм;
  • роликовые ножницы;
  • автоматический труборез в форме пистолета;
  • трубный резак — гильотина.

Вначале сообщу о достоинствах таких труб

  • Срок службы по заявлениям разных производителей составляет от 20 до 50 лет;
  • Не подвержены коррозии, отложению известкового налёта и не требуют окраски;
  • Сварка (пайка) элементов трубопроводов является монолитным соединением;
  • Относительно эластичны и не боятся умеренных физических (ударных) нагрузок;
  • Демпфируют (сглаживают) вибрации и шумы проходящей в них воды;
  • Обладают химической стойкостью, не пропускают кислород, являются отличным диэлектриком;
  • Спаянные соединения не нуждаются в последующем обслуживании;
  • Экологически безвредны и недороги.

Советы по выбору и эксплуатации трубного паяльника

При выборе трубного паяльника следует учитывать его технические параметры:

  • мощность. Мощные аппараты нужны для сваривания труб большого диаметра, для систем бытового назначения, в которых диаметр изделий не превышает 50 мм можно приобрести прибор мощностью 0,6 — 0,8 кВт;
  • качество покрытия насадок и технологию их применения. Свариваемые изделия легко снимаются с насадок с тефлоновым покрытием, поэтому желательно выбирать паяльник, укомплектованный именно такими насадками. Кроме того, следует обратить внимание на возможность нагрева не только одной, а двух или трёх насадок одновременно. Это значительно ускорит выполнение работ;
  • тип регулятора температуры. Паяльник может быть оснащён электронным, капиллярным или биметаллическим терморегулятором. Лучше выбрать модель с электронным регулятором температуры, так как у двух других имеется слишком большое расхождение между заданной и фактической температурой нагрева изделий.

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.
Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

  • рабочий диапазон температур от -10 до +90 градусов;
  • плавление пластика начинается при 149 градусах;
  • номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Одним из них является армирование стенок стекловолокном или алюминием. Для этого поверх готовой трубы накладывается слой нитей из стекловолокна или алюминиевой фольги, а затем наносится еще один слой полипропилена.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Суть процесса и способы пайки

Пайка используется для герметичного соединения секций трубопровода между собой, монтажа запорной арматуры, контрольно — измерительных и предохранительных устройств.

Для соединения концов труб и патрубков трубопроводной арматуры применяются три технологии пайки:

  • диффузионный способ. Сварка осуществляется за счёт нагрева и сдавливания соединительных элементов без расплавления основного материала деталей и применения дополнительных веществ;
  • пайка с помощью электрофитинга. Для соединения используются специальные фитинги с нагревательным элементом. Процесс пайки происходит за счёт частичного расплавления внутренней части электрофитинга под действием электрического тока;
  • холодным способом. Элементы теплопровода соединяются с помощью дополнительного материала — припоя.

На что обратить внимание, планируя разводку труб в квартире или доме

Процесс сваривания полипропиленовой трубы

Самостоятельная сварка трубных элементов для водопровода и отопления будет успешной, если заблаговременно совершить следующие действия:

  • выбрать материалы трубопроводов и способы их соединения
  • подобрать оборудование для сварки PP-труб
  • определить сложные участки и принять решение, возможен ли самостоятельный монтаж труб в этих местах

При возникновении сомнений можно проконсультироваться со специалистами. Если принято решение осуществлять монтаж самостоятельно, следует уделить внимание выбору оборудования и обучению.

Пошаговая инструкция по пайке пластиковых труб

Пайка трубопровода состоит из трёх основных фаз — нагрева, стыковки, фиксации и охлаждения элементов, для выполнения которых нужна определённая подготовка, соблюдение температурного режима и правил безопасности.

Меры безопасности

В процессе пайки нужно соблюдать элементарные меры безопасности для работы с электроинструментом:

  • паяльник должен быть защищён от попадания атмосферных осадков, грязи и брызг;
  • до подключения аппарата к сети, необходимо убедиться в его исправности, целостности шнура питания и вилки;
  • во время работы следует проветривать помещение и пользоваться термоперчатками;
  • не прикасаться открытыми участками кожи к нагретым поверхностям.

Подготовка элементов и деталей

На этом этапе необходимо выполнить:

  • нарезку изделий на отрезки нужной длины;
  • зачистку срезов от заусениц и их тщательную шлифовку;
  • обезжиривание срезов спиртовым раствором;
  • нанесение засечки, по которой можно будет вести контроль глубины введения труб в аппарат;

Подготовка паяльника

Аппарат нужно включить в сеть заранее, выставить терморегулятор в нужное положение и разогреть изделие до рабочих температур в зависимости от вида пластика.

Обычно время разогрева паяльника составляет 30 минут, пока не погаснет лампочка. К работе же прибор будет готов через 10 мин после достижения установленной температуры.

При подготовке аппарата также желательно дополнительно контролировать температуру штуцеров и гильз поверхностным электрическим термометром.

При какой температуре паять пластиковые трубы

Для пайки полиэтиленовых изделий терморегулятор на приборе устанавливают на 220ºС, для полипропиленовых — на 260ºС. Если регулятор отсутствует, можно придерживаться параметров нагревания деталей из таблицы 1.

Таблица 1.

Наименование параметрДиаметр труб, мм
202532405063
Время нагрева изделий, сек678121824
Время нагрева изделий, сек446668
Время остывания, мин224446

Правила стыковки

При сборке стыков необходимо следить за совмещением кромок, чтобы у обеих изделий совпадали поверхности и не смещалась ось трубопровода. Зазор между кромками должен быть равномерным по всему диаметру с размером в 2 — 3 мм.

Соединение трубы

Разогретые детали снимают с насадок паяльника и соединяют друг с другом, слегка прижимая торцами. Затвердевание полимера произойдёт через 2-3 минуты.

Зачистка и охлаждение соединений

Место соединения должно находиться в неподвижном положении, пока пластик не остынет до температуры 38 — 42 градуса. Для этого соединённые детали фиксируют в хомуте или клипсе до момента охлаждения.

Зачистку наплывов выполняют острым ножом после полного охлаждения места стыковки.

Проверяем качество соединения

По окончании сварки все стыки подлежат визуальному осмотру. У качественно выполненного сварного шва должна быть ровная поверхность, без следов пористости, трещин, складок и чрезмерного блеска, которые возникают при перегреве. Наплыв в зоне шва должен быть сплошным и равномерным по всей окружности соединения и возвышаться над наружной поверхностью не более чем на 2 мм — для изделий с толщиной стенки до 10 мм.

Максимальная высота валика для труб с большей толщиной стенки составляет 4 мм.

Холодная сварка

Холодная сварка труб осуществляется при помощи специального клея. Он имеет особый состав, который размягчает наружные поверхности соединяемых элементов.

Для этого места соединений предварительно обезжириваются, затем на них наносится слой клея. После этого детали соединяются между собой, фиксируются в нужном положении и выдерживаются в течение определенного времени.

Поучившиеся соединение труб методом холодной сварки не уступает по прочности диффузионной термической спайке.

Преимущества:

  • простая технология, не требующая покупки электронагревательного оборудования.

Недостаток:

  • такой способ соединения полипропиленовых труб можно использовать только для систем холодного водоснабжения.

Для отопления и ГВС его применять не рекомендуется.

Частые ошибки

Пайка пластиковых труб не требует особых навыков, но если не придерживаться установленных норм и правил, испортить соединение всё же можно. Типичными ошибками начинающих мастеров являются:

  • использование грязных насадок. Если на насадках останутся капли расплавленного полимера, то при следующей сварке они могут вклиниться между кромками изделий и резко ослабят соединительный шов;
  • остатки воды и грязь на наружной поверхности. Они исключат плотный контакт поверхностей деталей по всей площади;
  • приложение чрезмерного усилия при совмещении деталей. Часть расплава при избыточном давлении может выдавиться внутрь трубы и снизить её проходимость;
  • попытка зачистить наплывы расплавленного пластика до полного охлаждения места соединения, которая неизбежно приводит к деформации трубы;
  • недостаточный прогрев или перегрев места стыка.

Подводя итог

Даже когда у вас и недостаточно опыта и навыков по пайке полипропилена, не сомневайтесь, он довольно быстро придет. По большому счету, ничего сложного здесь нет. Естественно, нужно будет в самом начале испортить пару фитингов и несколько десятков сантиметров трубопровода, но, учитывая их не дорогую стоимость, это вполне возможно. А то, что вы не будете зависимы от профессиональных сантехников, это тоже что-то значит. При этом непосредственно пайка полипропиленового трубопровода и дальнейшая его установка, просто превратятся в творческий процесс.

Советы специалистов

Чтобы обеспечить максимальную надёжность мест соединения трубопровода специалисты советуют придерживаться следующих требований:

  • правильно начинать сварочные работы через 10 минут с момента разогрева паяльника;
  • выполнять операции по сварке или пайке деталей только при плюсовой температуре окружающей среды;
  • участкам труб, соединённым способом сварки, необходимо дать возможность остыть, не допуская их смещения относительно друг друга или перекручивания;
  • на толщине стенок более 6 мм сварка изделий встык выполняется двойным швом. При меньшей толщине стенки стык можно запаять одним швом;
  • все элементы конструкции, фиксируемые посредством пайки, должны быть от одного производителя, так как они могут разниться по составу ингредиентов в сырье, что негативно повлияет на качество сварного шва.

Пайка в труднодоступных местах и углах

При пайке труб, расположенных в труднодоступных местах, например, близко к поверхности стен или потолка, применяется специальный приём, заключающийся в последовательном нагреве паяльным аппаратом прямого и ответного участка соединения. Прогревать фланец прямого участка необходимо большее количество времени, чтобы он не успел остыть, пока в работе будет находиться ответная часть заготовки.

Плавности линии в местах угловых стыков труб можно добиться при использовании специальных угловых переходников и фитингов. При этом важно заранее очень точно разметить на подводящих трубах глубину их вхождения в тело угловой детали.

Соединение пластиковых труб без пайки

Пластиковые трубы не обязательно сваривать, их можно соединить и с помощью специального клеящего состава. Он наносится на всю заранее обезжиренную поверхность участка трубы, который будет вводиться в раструб. В раструбе же внутренняя поверхность также обезжиривается и покрывается клеем, но только на 2/3. Для лучшего сцепления поверхности труб под клеевое соединение перед обезжириванием обрабатывают наждачной бумагой.

Подготовленную часть трубы вводят в раструб до упора и проворачивают на 90 градусов. В таком положении склеиваемые детали следует удерживать 1 — 1,5 минуты, пока клей не схватится.

Полное высыхание клеящего состава произойдёт через несколько часов.

Канализационные трубы из пластика, ведущие к септику Танк, можно соединить с помощью компрессионного фитинга. При этом способе процесс соединения труб состоит из следующих этапов:

  • зачистки верхнего слоя на трубе от загрязнений;
  • снятия фаски на торце;
  • ослабление накидной гайки на фитинге и установка в него конца трубы;
  • закручивание гайки в обратное положение, в этот момент происходит зажим(компрессия) трубы обжимным кольцом.

Фиксация фитингов выполняется вручную или с помощью рожкового ключа. Прилагаемое усилие не должно быть чрезмерным, иначе трубы могут лопнуть.

Раструбный способ предполагает использование высокоэластичного уплотнительного кольца. Герметичность соединения обеспечивается сжатием прокладки между стенками раструба и гладким концом трубы.

Сварка пластиковых труб большого диаметра

Для соединения труб диаметром более 50 мм и толщиной стенки от 4 мм применяют технологию стыковой пайки, которая заключается в одновременном проваривании торцов 2 сегментов по всей плоскости. Самое сложное в этом способе сварки — правильно выполнить центровку стыков и обеспечить нужной длины зазор между деталями.

Поэтому в процессе стыковой сварки труб большого диаметра используются направляющие или трубный центратор. Он обеспечит качественную и надёжную фиксацию отрезков для сварки.

Сами работы ведутся в следующем порядке:

  • подготовка труб и зачистка кромок;
  • закрепление элементов в трубном центраторе;
  • сварка стыков изделий.

Соединение ПВХ труб с трубами из металлопластика

Как паять полипропиленовые трубы с алюминиевым слоем? Как их соединять? Можно ли паять полипропиленовые трубы разных производителей?


В случаях, когда возникают подобные вопросы, при паянии нужно использовать специальные переходники.

Одна их сторона крепится к металлу или металлопластику посредством резьбы, другая припаивается по стандартной технологии к пластику.

Разница в работах лишь в том, что на металле надо резать резьбу и следует уплотнять соединение вручную во избежание протечек. В качестве уплотнителя лучше всего использовать паклю или сантехническое лен-волокно. Этот материал доступен по цене и эффективно уплотняет соединение.

По той же технологии устанавливают переходники, на основе которых подключают смесители. Изделия внешне выглядят так, словно металлическую резьбу вплавили в полипропилен.
