Жителям частного сектора, лишенным доступа к централизованной канализационной магистрали, проблему утилизации органических отходов приходится решать самостоятельно, сооружая на участке различного вида очистные или накопительные сооружения автономной канализации. В продаже имеется широкий ряд готовых септиков различных конструкций, но многие домовладельцы своими руками сооружают очистные колодцы, приобретая в торговой сети кольца для канализации.

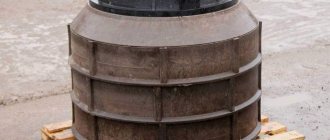

Следует отметить, что кольцевые железобетонные изделия (ЖБИ) большого диаметра нередко используют в домашнем хозяйстве и для других целей, монтируя из них различного вида и назначения инженерные сооружения. Многим домовладельцам помимо определенных знаний о разновидностях, вспомогательных элементах, типоразмерах и стоимости, будет полезна информация о том, как вкопать кольца для канализации из различных материалов.
Рис. 1 Бетонная канализация для дренажа — схема устройства
Описание и особенности
Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.
Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.
Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.
В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.
В комплекте к кольцам поставляется дно, а также верхняя крышка. Это позволяет добиться максимальной герметичности, соблюсти нормы СНиП, выполнить монтаж септика правильно.
Практические советы
Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.
- Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно, не помогают даже сильные удары кувалдой. Не говоря уже о том, что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания.
Форму после разборки нужно очистить - Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.
- Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону, он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий.
Изготавливать бетонные кольца на открытом воздухе (без навеса) не рекомендуется - Если кольца будут монтироваться на большом удалении от места изготовления, то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанки диаметром ≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.
Для колодца требуется до 10 колец, с помощью одной формы их можно сделать примерно за 12 дней.
Виды железобетонных колец
Говоря о видах, нужно отметить, что кольцо железобетонное для колодца представлено несколькими основными классами. Это дренажная разновидность, используемая для канализационных систем, для обустройства сливных ям и колодцев. Есть стеновые варианты. Их удобно использовать там, где необходимо обустроить колодец.
Такие системы имеют ряд важных зацепов, что позволяет сформировать единый, мощный блок. В продаже представлены вариант с замком, а также те которые имеют крышку и основание. Последнее позволяет добиться герметичности.
Есть в продаже и доборные варианты, которые актуальны для производства по индивидуальным заказам. Эти варианты разрабатываются по конкретным размерам заказчика и всегда делаются на заказ.
Железобетонный кольца бывают с отверстиями
Железобетонные кольца для канализации всегда проходят этап армирования. Благодаря этому они имеют единую, мощную конструкцию. При монтаже, зацепы загибаются, образуя пазы. Кольцо, второе в очереди, которое опускается на предыдущее, посредством элементов металла сваливаются между собой. Наличие паза, даже, когда кольца находятся в жидкости, не позволяет им подниматься и поворачиваться относительно друг друга. Это свойство является актуальным.
Касательно видов, хотелось бы отметить разность диаметра колец. Для обустройства колодцев и приямков скважин, зачастую применяется кольцо с высотой 90 сантиметров. Внутренний и внешний диаметр железобетонных колец, это индивидуальные показатели производителя. Их стоит учитывать на момент покупки. Толщина стенки тоже может отличаться, что говорит о прочности изделия.
Материал для трубопровода
Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:
Подбор материала
- Полиэтиленовых;
- поливинилхлоридных;
- полипропиленовых;
- стальных;
- чугунных;
- железобетонных;
- асбестоцементных;
- керамических
- стеклянных.
Использование последних допускается нормами, но только в исключительных ситуациях.
Железобетонные трубы
Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.
Асбестоцементные трубы
Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.
Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.
Чугунные трубы
Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.
Полимерные трубы
Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.
Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.
Характеристики и размеры
Говоря о самых важных характеристиках колец из бетона, стоит отметить их устойчивость к воздействию влаги. Именно во влажной среде они будут использоваться чаще всего, поскольку с их помощью обустраивают колодцы, а также сливные ямы, приямки для скважин, а также другие места с повышенной влажностью.
Именно поэтому кольца не должны никак реагировать на воду. Этому способствует качество бетона. Чем бетон качественнее, тем выше его гидроизоляционные свойства. Для колец, которые будут применяться в качестве приямка, то есть, находиться в сырости, подойдёт марка бетона м100 м150 для железобетонных колец, которые будут стоять в септике, лучше всего не экономить и покупать изделия из бетона марки м300 не меньше.
Железобетонный кольца и их размеры
Обратите внимание на такие характеристики, как внешний и внутренний диаметр. Внешний диаметр позволит понять диаметр углубления перед монтажом. Внутренний диаметр позволит посчитать объём, который сможет заполнить жидкость в процессе эксплуатации.
Разница между внутренним и внешним диаметром это толщина стенки. Чем она толще, тем прочнее купленные изделия. На прочность влияет и внутренняя арматура. Арматура для кольца представляет собой проволоку, диаметром не менее 4-6 мм. Этого достаточно для того, чтобы бетон не разрушался от времени и влаги.
Размеры железобетонных колец важны, особенно стоит учитывать внутренний диаметр. В продаже, железобетонные кольца, используемые для колодца, могут поставляться с внутренним диаметром от 60 см до 2 метров, включительно. Чем больше диаметр, тем больший объём жидкости сможет содержать в себе кольцо.
Это удобно, поскольку не придётся часто нанимать технику для выкачивания сточных вод. В случае с питьевым колодцем, чтобы столб воды всегда находился на должном уровне, лучше всего выбирать кольца железобетонные сборные диаметром от 90 до 160 сантиметров, включительно.
Когда мы смотрим на маркировку изделия, выбирая его в магазине, мы всегда видим две цифры. Первая цифра указывает на высоту, вторая на внутренний диаметр. Высота тоже, в конечном счете, повлияет на объём.
Бетонные кольца для канализации
При изготовлении канализационных бетонных колец руководствуются разделами ГОСТ 8020-90, регламентирующим технические условия на данного вида изделия. Его основные положения включает в себя следующие полезные для специалистов и рядовых потребителей пункты:
- Конструкции производят из тяжелого бетона по ГОСТ-26633 с отпускной прочностью на сжатие 70% от его марки или класса.
- Для армирования применяют стержневую арматурную проволоку, термомеханически упрочненную или горячекатаную сталь.
- Колодезные кольца должны соответствовать требованиям ГОСТ 13015-2012, регламентирующим их параметры по следующим показателям:
- жесткости, прочности и трещиностойкости конструкций без нагрузки;
- физической прочности бетона в первоначальном готовом виде, и отпускной после изготовления изделия;
- водонепроницаемости и морозостойкости;
- толщине слоя из бетона до встроенный арматуры;
- маркам стали для арматуры, ходовых и петлевых закладок.
Если в проектной документации заложено размещение внутри колец ходовых скоб, их устанавливают по всей высоте на расстоянии 300 мм друг от друга с выступом в 120 мм.
Рис. 4 Бетонные кольца для канализации — размеры по ГОСТ 8020-90
Статья по теме:
Канализация на даче – варианты, схемы устройства и монтаж. Если нужно обустроить канализацию на даче, то в отдельной статье читайте про все возможные дорогие и дешевые варианты обустройства канализации на даче. Нюансы, виды, схемы.
Бетонные кольца и вспомогательные конструкции имеют условные обозначения, состоящие из следующей последовательности буквенных и цифровых символов с приведенной ниже расшифровкой:
Область применения
Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.
Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.
При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.
Использование ЖБИ колец для выгребных ям
Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.
Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.
В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.
Требования к установке
К септику, как и к любому другому варианту исполнения автономной системы канализации, предъявляются жесткие требования по санитарным нормам. Следует их учесть еще на стадии планирования, чтобы выбрать оптимальное расположение и способ исполнения.
Септик должен располагаться на расстоянии:
- 30-50 метров от источника питьевой воды (колодец, скважина и т.п.);
- минимум 30 метров до любого водоема и не менее 10 метров до речки или ручья;
- 3-5 метра от деревьев и других габаритных зеленых насаждений;
- свыше 5 метров от фундамента дома, при том учитывается расстояние не от дома до смотрового люка, а до начала самой конструкции септика и ограничивающей его опалубки.
Важный момент: расстояния учитываются от границ всей системы септика, включая дренажную систему и область фильтрации, сформированную под землей.
Место выбирается так, чтобы верхушка септика со смотровым люком не оказалась в низине или впадине, где может накапливаться дождевая и талая вода. Маршрут от дома к септику формировать по прямой.
Как правильно монтировать, и какой нужен инструмент
Монтировать железобетонные кольца своими руками сложно, но иногда это делают из-за невозможности подъезда спецтехники на территорию. В остальном, вы покупаете железобетонные кольца на строительной площадке, нанимаете манипулятор, он выполняет погрузку, доставку на объект заказчика и выгрузку. Под выгрузкой может пониматься непосредственный монтаж.
Перед тем как производить монтаж, специалисты рекомендуют углубиться на необходимую величину, утрамбовать дно, засыпать подушку из песка. Бетон будет тянуть влагу из земли, поэтому подушка попросту необходима. Не экономьте на этом слое, и засыпайте до 10 сантиметров песка, включительно. В какой-то степени это позволит выровнять основание. На песок уже кладите бетонное дно, после чего начинайте поэтапный монтаж колец.
На каждом из них есть специальные зацепы. Они служат для закрепления строп манипулятора, и для связки колец между собой. После того, как первое железобетонные изделия опущены, стропы освобождают, металлические крюки загибают, и производят монтаж второго изделия. Затем, все крики можно связать между собой, используя сварочный инвертор. Работа не трудная и с этим справится даже начинающий сварщик.
Когда производят обустройство колодца и работа выполняется вручную, не всегда можно воспользоваться услугами манипулятора. В таком случае устанавливают первое кольцо и постепенно подкопаются внутри него, что позволяет кольцам опускаться вниз.
Далее, когда 1 первое опущено на собственную высоту и стоит параллельно земле в вершине, устанавливают 2 железобетонное изделие и аналогичным образом продолжают работу. Специалисты рекомендуют использовать ямобур, с возможностью бурить на глубину до 10 и более метров.
Это позволит пробурить весь внутренний диаметр, установить кольцо и подкопаться вручную только под его стенками. Вы сэкономите нужное количество времени, сделаете работу профессионально. Для того чтобы облегчить себе работу вручную, потребуется мощная лебёдка. Она должна быть прочно закреплена, что облегчит процесс подъема и опускания изделий.
Технология изготовления
Технологический процесс изготовления бетонных колец состоит из трёх этапов:
- Монтаж раскрывающейся опалубки и каркаса. Прочную цилиндрическую форму (лучше из стали) с внешней стороны размечают двумя горизонтальными линиями, которые разделят весь диаметр формы пополам. Цилиндр разрезаются по одной черте. На эти линии прикрепляются по две штуки оконные или дверные навесы. Для соединения половин используется специальная фурнитура. На второй цилиндрической форме, которая меньше по диаметру, делают разметку аналогично большой форме, а также прикрепляют навесы и шпиндели. Шарнирные части собираются таким образом, чтобы внутренняя конструкция была выше на 1 дм внешней опалубки. Таким образом, наружный цилиндр должен открываться наружу, а внутренний – внутрь.
- Заполнение формы бетоном составом и уплотнение массы. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном порционно в опорном кольце. Каждый слой тщательно уплотняется с целью удаления воздуха. За счёт этого готовое изделие становится более прочным. Для уплотнения смеси лучше применить площадочное вибрационное устройство или перфоратор. На стадии формования, на бетонной заготовке устанавливают четыре петли из проволоки, а её концы загибают и заглубляют в бетон на 4–5 дм. Для приготовления заливки используют высокосортную смесь марки М500 и выше нумерацией.
- Демонтаж. На внешней опалубке сначала раскручивают болты. После стенки формы простукивают молотком для лучшего её отделения от бетонной заготовки.
Цена
Тех, кому нужны колодезные кольца, они же железобетонные изделия, интересует стоимость железобетонных колец. Нельзя сказать, что заплатив за кольца, вы сможете полностью покрыть расходы проектной сметы. Это не так, поскольку вам нужно оплатить ещё и услуги спецтехники, заказать дно, крышку, люк, трубы, герметик и другие вещи, которые могут потребоваться при монтаже и обустройстве септика или другой конструкции.
Что касается колец, то в зависимости от города, а также от задачи, на которую они предназначены, цена может варьироваться от 2000 рублей за единицу. Чем больше диаметр, тем дороже стоит изделие. Помните, что с увеличением диаметра вы сможете доставить гораздо меньшее количество штук на манипуляторе, что потребует либо аренды 2-х машин, либо сделает несколько рейсов.
В любом случае, аренда спецтехники почасовая, поэтому будьте готовы платить за количество времени. Стоимость колодца из железобетонных колец, с учетом доставки, монтажа и земляных работ, может достигать 50 тыс. рублей.
Гидроизоляция
В случае с септиком из железобетонных плит особое внимание уделяется гидроизоляции. Все резервуары должны быть герметичными. Даже дренажная шахта, у которой по определению нет дна, и есть прямой выход к грунту, должна возводиться с герметично состыкованными кольцами.
Даже без учета, что все кольца укладывались с промазкой жидким стеклом, стыки дополнительно изолируются битумной мастикой с обеих сторон. Особое внимание уделяется дну резервуаров, если изначально использовалась плита, и кольца без дна, то еще перед его укладкой следует проложить изолирующую прокладку из рубероида или воспользоваться жидкой резиной.
Все вводы и выводы труб обязательно заделываются жидкой резиной или плотными подогнанными прокладками. Нельзя допустить утечку стоков в грунт до очистки. Это приведет к накоплению вредных веществ в грунте и впоследствии к разрушению самих бетонных колец.
Схема гидроизоляции колец
Плюсы и минусы
Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:
- Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов.
- Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине. Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации.
- Долгий срок эксплуатации. Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона. При качественном бетоне, герметичность сохраняет свои стопроцентные значения.
- Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.
Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.
Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.
Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.
Проблемы и сложности при проектировании наружных и внутренних сетей
Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:
- с ограничениями, указанным в технических условиях на подключение;
- отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
- ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
- необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.
Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.
Вентиляция
В обязательном порядке формируется вентиляция обеих шахт. Это необходимо для отвода газов, образующихся в результате жизнедеятельности анаэробных микроорганизмов, действующих в первом накопителе и для доступа кислорода для жизни аэробных микроорганизмов и окисления части сложных химических соединений.
При наличии вентиляционного патрубка между шахтами достаточно установить вентиляционный вывод во втором резервуаре. Для этого в верхнем ревизионном кольце с противоположной стороны от люка пробивается отверстие под трубу 110 мм. Устанавливается патрубок, входящий внутрь на 5 см и выступающий над поверхностью земли на 20-30 см. Оголовок вентканала защищается грибком.
Для повышения эффективности вентиляции каналы устанавливаются на обоих резервуарах. Это повышает также эффективность размножения микроорганизмов при использовании специальных биодобавок для чистки стоков. Использование последних обязательное при самостоятельном обустройстве септика. В отсутствии автоматизированной аэрации на стадии аэробного разложения нормальное поддержание колоний микроорганизмов весьма сомнительно, так что требуется постоянное их пополнение. В особенности если в стоки попадает вода с моющими средствами от стиральной машинки, ванной или кухонной раковины.
Общие рекомендации тем, кто делает своими руками накопительный септик
Бесперебойной работе системы поможет следование следующим 5 аспектам:
- обязательно провести тщательную герметизацию труб;
- установить на трубах обратные клапаны, которые позволят предотвратить противоток;
- обязательно производить чистку стенок канализации несколько раз в год.
Грамотные расчеты и не менее грамотный монтаж позволяют получить эффективную и сравнительно недорогую канализацию для частного дома, которая гарантированно верой и правдой прослужит не меньше 50 лет.
На устройство любого вида септика необходимо получить разрешение. Иначе строительство будет признано незаконным, что подлежит наложению административного штрафа.
В целом достоинства канализации из бетонных колец превосходят ее недостатки, поэтому можно смело выбирать этот вид септика в свой частный дом, чтобы на долгие годы обеспечить комфорт для всей семьи.
