Колодцы кабельной связи позволяют организовать, а потом и обслуживать системы коммуникации и электроснабжения, защищая соединения и муфты. В ККС, установленных под землей, размещаются электрические, оптические, силовые и кабели управления.

x Сбросить Фильтр

Внимание! применен фильтрx Сбросить

При добавлении товара в корзину цены пересчитываются автоматически. Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Показывать по:

• Все

Перейти к странице:

• << Первая
• Последняя >>

Сортировка:

• Артикул
• Цена
• Популярность

Категории цен ?

Артикул: 15303

Крышка колодца кабельной связи d800 h500

Цена Ⅰ: до 50 000 руб.3 968,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.3 856,00 р.

Цена Ⅲ: от 150 000 руб.3 744,00 р.

Единицы измерения: шт.

Артикул: 15304

Кабельный колодец КС-1

Цена Ⅰ: до 50 000 руб.5 600,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.5 112,80 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15302

Кольцо колодца кабельной связи d800 h500

Цена Ⅰ: до 50 000 руб.5 953,20 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.5 714,40 р.

Цена Ⅲ: от 150 000 руб.5 475,60 р.

Единицы измерения: шт.

Артикул: 15301

Основа колодца кабельной связи d800 h500

Цена Ⅰ: до 50 000 руб.5 955,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.5 610,00 р.

Цена Ⅲ: от 150 000 руб.5 265,00 р.

Единицы измерения: шт.

Артикул: 15305

Кабельный колодец КС-2.2

Цена Ⅰ: до 50 000 руб.7 400,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.6 756,20 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15310

Кабельный колодец КОД 780/500

Цена Ⅰ: до 50 000 руб.9 750,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.8 901,75 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15322

Кабельный колодец КОД с крышкой D560

Цена Ⅰ: до 50 000 руб.12 600,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.11 503,80 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15311

Кабельный колодец КН-780/1000

Цена Ⅰ: до 50 000 руб.15 550,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.14 197,15 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15316

Кабельный колодец КН 780М/1000

Цена Ⅰ: до 50 000 руб.16 450,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.15 018,85 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15306

Кабельный колодец КС-3

Цена Ⅰ: до 50 000 руб.18 400,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.16 799,20 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15312

Кабельный колодец КН-780/1500

Цена Ⅰ: до 50 000 руб.21 350,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.19 492,55 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15317

Кабельный колодец КН 780М/1500

Цена Ⅰ: до 50 000 руб.23 150,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.21 135,95 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15313

Кабельный колодец КН-780/2000

Цена Ⅰ: до 50 000 руб.27 150,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.24 787,95 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15318

Кабельный колодец КН 780М/2000

Цена Ⅰ: до 50 000 руб.29 850,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.27 253,05 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15314

Кабельный колодец КН-780/2500

Цена Ⅰ: до 50 000 руб.32 950,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.30 083,35 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15319

Кабельный колодец КН 780М/2500

Цена Ⅰ: до 50 000 руб.36 550,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.33 370,15 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15315

Кабельный колодец КН-780/3000

Цена Ⅰ: до 50 000 руб.38 750,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.35 378,75 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15320

Кабельный колодец КН 780М/3000

Цена Ⅰ: до 50 000 руб.43 250,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.39 487,25 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15307

Кабельный колодец КС-5

Цена Ⅰ: до 50 000 руб.59 900,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.55 615,00 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Артикул: 15309

Кабельный колодец КС-5 с закладными под установку кабельных стоек

Цена Ⅰ: до 50 000 руб.63 200,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.58 633,80 р.

Цена Ⅲ: от 150 000 руб.по запросу

Единицы измерения: шт.

Категории цен ?

Показывать по:

• Все

Перейти к странице:

• << Первая
• Последняя >>

173780321736173580338038100978039804480348040804580418046804280478043804880358037

• Сопутствующие товары

Преимущества

Пластиковый колодец кабельной связи – выгодное и современное решение, так как обладает следующими преимуществами:

• Герметичность. Конструкция и отсутствие в ней швов исключают затопление муфты, кабелей, транспозиции, повреждение схем, а, следовательно, предотвращают их повреждение и преждевременный выход из строя.
• Длительный срок службы — до 50 лет. Повышенная водостойкость, устойчивость к истиранию и возгоранию.
• Устойчивость к нагрузкам. Равномерное распределение пластика при ротационном формовании позволяет создавать емкости с одинаковой толщиной стенок — колодцы выдерживают нагрузку грунта до 2 т.
• Упрощенный монтаж без тяжелой техники. Легкий вес пластика позволяет гораздо быстрее и дешевле установить колодцы связи из этого материала.
• Прочность. Материал устойчив к химическому воздействию, перепадам температур (от -50° до +60°С), механическим нагрузкам.
• Экологичность. Полиэтилен, из которого производят емкость такого типа, относится к пищевым и может быть подвергнут вторичной переработке.
• Экономия. Невысокая стоимость, дешевый монтаж и минимальные расходы на обслуживание делают такой выбор выгодным.

Кабельные колодцы связи из пластика позволяют оперативно создавать сложные конфигурации.

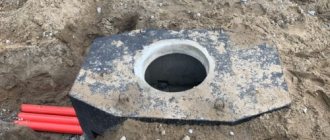

Железобетонные коллекторы для связи

Их изготавливают согласно нормативу ТУ 45.1418-83. Размеры, конструктивные особенности, комплектация и технология производства строго стандартизированы.

Бетонные изделия выполняются из верхней и нижней составляющих. В верхнем перекрытии во всех модификациях есть люк для обслуживания. Диаметр отверстия составляет 60 см. На боковинах расположены крючья для монтажа сооружения и ерши, предназначенные, чтобы крепить кронштейны для оборудования.

Монолитные коллекторы, например ККСр-1М, производят таким образом, что арматура стенок и перекрытий соединена без швов. Такие монолиты хорошо защищают кабели от загрязнений, ила, а тщательная обработка вводов трасс создает полную герметичность.

Применение

Колодцы связи устанавливаются для следующих целей:

• Защита муфт кабеля;
• Протягивание кабеля в блоки;
• Организация развязки инженерных трасс;
• Установка разнообразных конфигураций протяжки кабельной сети;
• Обслуживание и монтаж инженерных узлов.

При выборе колодца связи важно учитывать также конфигурацию, которая задает параметры выхода и входа кабеля – стационарное, проходное, угловое, мультиканальное или разветвленное направление. Проходные колодцы устанавливают на прямых магистралях, а при разворотах – угловые. Если разворот нужен двойной, то приобретается крестовой колодец с направлением в четыре стороны.

Виды колодцев кабельной связи

Пластиковые колодцы кабельной, представленные у «Европласт», делятся на серии, у которых собственное назначение:

• Серия КН. Отличается увеличенным диаметром горловины, обеспечивающим размещение оборудования и габаритных муфт. Приобретение дополнительных элементов позволяет наращивать высоту изделия от 500 до 3000 мм.
• Серия КС. Самая маленькая модель – КС 1, а самая большая – КС 5. Модели КС 1 и КС 2 представлены четырехгранной конфигурацией, а остальные – восьмигранной. Используются преимущественно для прокладки линий связи в субъектах хоздеятельности, на территориях частного домовладения, на объектах промышленности, соцсферы и т.д.
• КОД. В емкостях серии присутствуют специальные оптические муфты, где можно хранить запасные оптоволоконные проводники. Используется преимущественно для прокладки оптоволоконных сетей.
• ККС от Rodlex. Сборные емкости с возможностью наращивания высоты за счет добавления колец колодцев. Применяется для создания распределительных сетей малопарной телефонной канализации.

Эти колодцы отличаются по форме и своим возможностях. Для установки оборудования отлично подойдут крупногабаритные колодцы из серии КС и КН, а вот для прокладки коммуникационных сетей лучше выбирать размеры поменьше.

Выбор вида колодца кабельной связи осуществляется еще на стадии проектирования инженерных коммуникационных сетей.

Производство и комплектация

Колодцы кабельной связи создают из трехслойного пищевого полиэтилена. Благодаря методу ротационного формования и отсутствию швов обеспечивается не только герметичность изделия, но также и равномерное распределение толщины стенок. В результате устойчивость к давлению грунта по всей наружной площади будет одинаковой.

Конструкция создана таким образом, чтобы сделать емкость не только прочной, но и комфортной в монтаже и обслуживании. Представляет собой емкость с патрубками и горловиной. Изделия дополнительно укреплены ребрами жесткости. Закрывается ККС люком. Основные части колодцев кабельной связи:

• Основание или тело ККС;
• Горловина;
• Крышка;
• Внутренние и внешние люки, выходы.

ККС от Rodlex состоят из кольца, основы и крышки. Приобретаются они отдельно. Но главное преимущество – это возможность наращивания длины колодца связи.

В ассортименте также присутствует модели кабельного колодца КС-5 с металлокаркасом и КС-5 с закладными под установку кабельных стоек.

О паспортной нагрузке

Для всех типов колодцев указывается паспортная нагрузка одной из цифр 10 или 80:

• Значение 10, указывает, на возможность монтажа колодца на пешеходной зоне или на непроезжей части. Максимально возможная нагрузка составляет не более 10 тонн на плоскость.
• Значение 80, указывает на размещение ККС на проезжей части дороги, а также в местах, где есть нагрузка на грунт. Максимально возможная нагрузка, не более 80 тонн.

В ТУ допускается в маркировке указание дополнительного буквенного значения для колодцев:

• буква «у» — угловой тип;
• буква «р»- разветвительный;
• отсутствие буквы – проходной тип.

Если конструкция имеет монолитный вид, после цифр указывается буква «м». В конструкции присутствуют консоли и ерши, вводится дополнительное обозначение ГЕК. Если ерши и консоли не предусмотрены в комплектации, указывается литера «Г».

Например, есть маркировка ККС 3-10 ГЕК, здесь значения таковые:

• ККС- колодец кабельной связи;
• 3 – типоразмер проходной (нет маленьких букв в значении);
• цифра 10 – максимальная нагрузка 10 тонн, и предназначен колодец для монтажа в пешеходной зоне;
• ГЕК- в комплектацию входят ерши и консоли.

Внимание, колодцы, имеющие маркировку ККС 1 или ККС 2 изготавливаются исключительно проходного типа. Для остальных допускается дополнительный вариант исполнения – угловой или разветвительный.

В компании ЭнергоМонолит были разработанны собственные ТУ для ККС. Запросить и ознакомится можно по почте и телефону.

Правила монтажа

Порядок монтажа адаптера ввода

Существуют определенные правила монтажа, которым нужно следовать:

• Колодцы серий КН и КС устанавливают в подготовленные котлованы.
• Если в вырытый котлован до установки попала вода, то ее нужно отвести или откачать.
• До установки производится отсыпка и утрамбовка дна песком (толщина подушки – 50-100 мм).
• Отверстия для установки гофрированных или гладкостенных труб прорезаются в момент установки.
• Герметизация стыков с трубами обеспечивается адаптером герметичного ввода. Размер его отверстия обязательно соответствует диаметру фрезы.
• Работа выполняется в таком порядке: подготовка отверстий, установка адаптеров (покупаются отдельно), установка защитных труб.
• Область между ККС и котлованом засыпается песком, после чего его утрамбовывают.
• Окончательно засыпать траншею нужно грунтом, который был ранее вынут. Причем его нужно будет послойно утрамбовывать (коэффициент уплотнения 0,98).

Стоит также помнить, что если колодцы кабельной связи устанавливаются возле теплопроводов, то обязательно обеспечивается теплоизоляция, которая гарантирует соблюдение режима допустимого диапазона температур для кабелей и муфт.

Установка пластиковой конструкции

Алгоритм действий установки пластиковой конструкции следующий:

1. Отрыв котлована по заранее заданным размерам. Запас по размерам по объёму во всех направлениях должен быть не менее 200 мм.
2. Затем, готовится основание: выполняется прокладка песчаного слоя, заливается бетонная смесь под фундамент. При необходимости упрочить конструкцию, используется арматура или стальная сетка.
3. Далее, объект выравнивается в самом котловане. Работы подразумевают использование засыпки пусто вручную.
4. Проводится фиксация конструкции: зазоры трамбуются.
5. На конечном этапе проводится наружное покрытие поверхности колодца. Речь идёт о прокладке защитного отмостка: песок + цемент. В ряде случаев, может укладываться защитная плита.

Преимущества покупки товара в Европласт

Приобретая колодцы кабельной связи в нашей компании, вы получите все преимущества товара, а также выгоду от сотрудничества с нами:

• Невысокие цены. Благодаря скидкам за объем вы сможете существенно сэкономить средства.
• Большой ассортимент. Вы сможете выбрать лучшие емкости в соответствии с вашими требованиями к ним.
• Наличие практически всего представленного товара на складе.
• Удобная доставка. Вы можете выбрать самовывоз, доставку до офиса транспортной компании или прямо на объект.

Если вы сомневаетесь в своем выборе или нуждаетесь в помощи, наши сотрудники помогут вам и ответят на все вопросы.
