Выгребная яма с переливом: конструктивные особенности, принцип работы и схемы

Проблема утилизации нечистот на частной загородной территории давно решает с помощью обычной выгребной ямы, представляющую собой накопительную емкость. Из конструкции приходится постоянно выполнять откачку стоков и от неприятного запаха никуда не деться. Для решения проблемы лучше использовать более современное независимое очистное сооружение — это выгребная яма с переливом. Конструкция способна переработать большое количество жидких отходов. Это стоки от душевой кабины, посудомоечной техники, стиральной машины, ванны, приборов, использующихся для повышения комфорта. Поэтому необходимо рассмотреть устройство, принцип работы и возможные варианты усовершенствованного отстойника. Это позволит не плавать в вопросе строительства очистного сооружения на частной территории, не подключенной к централизованной канализации.

Устройство и принцип работы выгребной ямы с переливным колодцем

Монтаж очистного сооружения с переливом выполняется для эффективной утилизации нечистот, образующихся в результате жизнедеятельности человека. Степень переработки позволяет часть стоков сбрасывать в почву, на поля фильтрации, использовать для полива растений.

Конструкция отстойника с переливным колодцем

Сливная яма с переливом простой конструкции представляет собой двухкамерное очистное сооружение. Для соединения отсеков используется канализационная труба. Первый резервуар выполняется в виде большой емкости с герметичным дном и стенками. Это приемник, куда попадают нечистоты из частного дома посредством поливинилхлоридной канализационной трубы диаметром 110 мм. Она прокладывается в земле.

Вторая емкость имеет такую же конструкцию, как и канализационный колодец с фильтрующим дном. Нижняя часть резервуара не является монолитной конструкцией. Через нее способна просачиваться жидкость. Она представляет собой фильтр с минимальной толщиной 1 м. В качестве фильтрующего элемента используется шлак, щебень, песок, гравий.

Переливной колодец — это поглотительная конструкция. Стены емкости могут быть сплошными или иметь отверстия. Второй вариант позволяет увеличить скорость удаления очищенных нечистот.

Два резервуара соединяются канализационной трубой из ПВХ, расположенной под наклоном. Она позволяет естественным путем перетекать нечистотам из приемника в поглотительный колодец. На глубину монтажа трубы влияют климатические условия местности. Она должна располагаться ниже точки промерзания почвы. Диаметр соединительного трубопровода обычно составляет 50-110 мм, а его длина определяется территориальными особенностями.

Над сливной ямой устраивается перекрытие, оснащенное люком. Крышками закрывают оба резервуара очистного сооружения. Люки позволяют контролировать работу устройства и проводить ремонт. Такое исполнение также способствует выполнению откачки нечистот.

Очистное сооружение оснащается вентиляцией. Воздуховод в виде трубы устанавливается выше уровня стоков. Он должен находиться всегда над горизонтом нечистот независимо от степени наполнения резервуара. Часто вентиляционную трубу монтируют только в фильтрующем колодце. Однако рекомендуется устраивать вентиляцию в каждом отсеке простого сооружения для очистки стоков.

Принцип работы отстойника с переливным колодцем

Устройство выгребной ямы с переливом на частной загородной территории, включая дачи, позволяет перерабатывать нечистоты эффективнее при меньших временных затратах по сравнению с обычным сточным резервуаром. Принцип работы септика в виде отстойника с переливным колодцем довольно прост. Нечистоты из дома сначала попадают в первый герметичный отсек. В нем сточные воды накапливаются и отстаиваются. Здесь же происходит оседание тяжелых частиц. Они имеют вид илистых отложений. Твердые частицы периодически извлекаются из резервуара. Отложения могут использоваться домовладельцем во время приготовления компоста.

По мере накопления отходов уровень жидкости в приемной емкости повышается. После достижения переливной трубы нечистоты перетекают в другой резервуар без герметичного дна. Во вторую емкость отстоявшиеся сточные воды попадают уже частично очищенными, например, бактериологическими микроорганизмами. В поглотительном колодце осуществляется доочистной процесс жидкой канализационной массы. Она проходит через фильтрующий слой на дне резервуара. Именно размещенные сыпучие материалы дополнительно очищают нечистоты.

Примечание! На частной территории может быть выполнено строительство сливной ямы с переливным колодцем, имеющим герметичное дно. В этом случае второй резервуар тоже является отстойником. В емкости нечистоты повторно отстаивается. Они также могут подвергаться очистки бактериями, для которых питанием являются биоотходы и органика. Если используются аэробные микроорганизмы, тогда очистное сооружение обязательно оснащается вентиляционным каналом или аэратором. После этого сточные воды перетекают в инфильтратор или на фильтрационное поле.

При организации септика в виде выгребной ямы нередко выполняется монтаж жироуловителей и фильтрующих сеток. Элементы устанавливаются на переливной трубе. Они задерживают часть грязи, когда канализационная масса перемещается между емкостями.

Конструкция

Схема устройства септика с переливом довольно роста. Эта установка имеет несколько изолированных резервуаров, которые соединены между собой переливными трубами.

Совет! Возможна и другая схема септика с переливами – один вместительный резервуар, внутренняя емкость которого разделена на отдельные отсеки перегородками. В перегородки вставляются переливные трубы.

Готовые септики с переливом, как правило, изготавливаются из пластика. Самодельные конструкции могут иметь резервуары:

из железобетона (возможно сооружение монолитной или сборной конструкции, в последнем случае для монтажа используются колодезные кольца – готовые ж/б изделия);
из кирпича;
из готовых емкостей из пластика, чаще всего, используются еврокубы.

Как работает?

Для небольшого дома идеально подойдет двухкамерная конструкция, ее схема включает в себя:

два герметичных отстойника, соединенных между собой трубами для перелива. В трубах могут быть дополнительно установлены сетчатые фильтры для задержки крупного мусора;
устройство для почвенной фильтрации – это может быть фильтрующий колодец, поля фильтрации и пр.

Схема работы такой очистной установки:

использованная вода, содержащая нечистоты, поступает в приемную камеру, здесь происходит процесс гравитационного отстаивания, во время которого вещества, которые тяжелее воды, оседают на дно, а легкие включения всплывают наверх;
в процессе отстаивания в , находящегося в резервуаре, остается первично очищенная вода. Именно там находится переливная труба, по которой осветленная жидкость попадает во вторую камеру;

во втором отстойнике процесс отстаивания повторяется, то есть, жидкость отстаивается дополнительно. Это позволяет ей освободиться даже от мелких нерастворенных включений;
из второго отстойника жидкость направляется на почвенную фильтрацию. Там она проходит через слой песка, фильтруясь механически и подвергаясь биологическому очищению;

осадок на дне не просто накапливается, он подвергается процессу биологического разложения, в результате которого органика разлагается с образованием воды, газов (главным образом, метана) и нерастворимого осадка, который постепенно накапливается на дне отстойников. Примерно раз в год этот осадок нужно удалять, чтобы он не успел уплотниться и уменьшить рабочий объем камер;
для повышения качества очистки схема септика с переливом может быть дополнена биологическим фильтром. Это камера с насыпной загрузкой (чаще всего, используется цеолит), на которой расселяются микроорганизмы, которые в процессе своей жизнедеятельности разлагают органику. Поскольку эти процессы протекают в присутствии кислорода, биологический фильтр обязательно оснащается системой вентиляции.

Достоинства и недостатки выгребной ямы с переливным колодцем

Практически все конструкции имеют плюсы и минусы. Сточная яма с переливом не является исключением. Положительные и отрицательные стороны очистного сооружения помогут принять правильное решение относительно необходимости выполнения строительства конструкции.

Преимущества сточной переливной ямы

Главным плюсом септика с переливом являются более редкие вызовы ассенизаторской машины для откачки нечистот. Сточные воды, прошедшие процесс очистки в выгребной яме, нередко используются в технических целях. Они пригодны для полива урожая на дачах, мытья дорожек и других конструктивных элементов на частной территории.

Дополнительными преимуществами сточной ямы с переливным колодцем являются следующие плюсы:

Хорошая производительность, так как минимальный объем очистных сооружений данного вида составляет 2 м3. Выгребная яма обладает пропускной способностью от 0,2 до 0,5 м3 в час. При необходимости всегда можно увеличить количество емкостей, что позволит повысить производительность септика.
Неплохая эффективность очистки, потому что процесс переработки нечистот состоит из нескольких этапов в зависимости от количества емкостей. Увеличение числа резервуаров позволяет повысить качество переработки и безопасность сточных вод для природы.
Экономия средств при эксплуатации конструкции, так как спецтехнику приходится реже заказывать благодаря той же многоступенчатой очистки нечистот. Твердые элементы сточных вод отсеиваются уже в первом резервуаре, а жидкая среда перемещается дальше. Поэтому исключается образование отверделых масс и переполнение очистного сооружения. Тем более часть сточных вод впитывается почвой, а определенное количество просто сбрасывается в грунт.
Почти полное отсутствие неприятного запаха. Он полностью исчезнет, если для переработки нечистот применить специальные микроорганизмы.

Обычные выгребные ямы в переполненном состоянии издают неприятные хлопающие звуки. В конструкциях с переливом отсутствует такой недостаток. Это позволяет не следить за количеством стоков. Можно пользоваться водой и не беспокоиться, что очистное сооружение переполнится.

Недостатки сточной переливной ямы

К минусам очистного сооружения с переливным колодцем относится сложность монтажа. Домовладельцу необходимо точно вычислить угол, под которым нужно проложить трубу до емкостей и между ними. Потребуется также рассчитать расположение резервуаров относительно друг друга. Другим недостатком является высокая цена обустройства по сравнению с обычной выгребной ямой, так как нужно выполнить строительство минимум 2-х независимых колодцев.

Подготовка к строительству

На подготовительном этапе необходимо:

рассчитать объем очистного сооружения в зависимости от индивидуальных параметров;
выбрать материал, из которого будут изготовлены емкости септика;
приобрести материалы для изготовления и подготовить инструменты, которые могут потребоваться в ходе выполнения работы.

Расчет септика

Первым этапом при строительстве септика своими руками является проведение расчетов, в ходе которых определяются:

объем очистного сооружения;
габаритные размеры каждой отдельной емкости.

Для определения объема очистного сооружения на загородном участке потребуется определить ежедневный объем стоков, который будет обрабатываться очистным сооружением.

Для расчета объема можно воспользоваться:

специальными формулами, используемыми специалистами. Сложнейшие формулы учитывают множество различных показателей (расход воды, потери при транспортировке и так далее). Для расчета локального септика рекомендуется воспользоваться более простыми способами;
показателями приборов учета. Если в частном ломе установлены счетчики на воду, то объем стоков будет приблизительно равен объему потребления;
усредненными показателями, определенными специалистами. Принято считать, что каждый человек ежедневно потребляет около 200 л воды. Если умножить этот показатель на количество проживающих, то получится искомый параметр, то есть ежедневный объем стоков.

Экономичные варианты сточной ямы с переливом

На цену строительства очистного сооружения с переливным колодцем влияет объем ямы и вид материалов, которые применяются для обустройства конструкции. Однако имеется возможность сэкономить, если выбрать один из бюджетных вариантов:

Использование покрышек для строительства сливной ямы. Примерно потребуется 8 штук изделий, чтобы обустроить один резервуар. Обычно используются старые покрышки. Их можно взять или купить на станции технического обслуживания автомобилей. В работе также используется герметик. С его помощью выполняется заделывание стыков. Бетон используется для заливки дна. Потребуется также купить пластиковые трубопроводы и щебень для создания дренажного слоя. Используя такие материалы, удастся построить конструкцию, которая прослужит примерно 10 лет.
Применение кирпича для обустройства выгребной ямы. Во время выполнения строительства дома на загородной территории нередко остается строительный материал. Его можно использовать, чтобы создать сливную яму. Кирпичная конструкция прослужит от 30 до 50 лет. На срок эксплуатации влияет вид материала. Рекомендуется использовать красный керамический кирпич. Однако он стоит дороже по сравнению с белыми блоками, которые также подходят для строительства сливной ямы. На цену обустройства очистного сооружения влияет непосредственно вид кирпича. Кладку материала во втором отделе выгребной ямы можно произвести с просветами. Это позволит создать водопроницаемые стены. В этом случае также станет возможным уменьшить расход кирпича при строительстве очистного сооружения.
Использование досок и бочек при создании резервуаров, перерабатывающих нечистоты из дома. Однако такой материал недолговечен. Поэтому конструкция прослужит не больше 2-3 лет. Обычно резервуары из досок и бочек устраиваются, если создается временная канализация. Этот вариант очистного сооружения является самым бюджетным, потому что домовладельцу придется потратить всего лишь пару тысяч рублей. При этом нужно помнить, что из досок не удастся построить емкости большого объема.

Самыми распространенными материалами для строительства выгребной ямы являются бетонные кольца. С их помощью удастся создать конструкцию с более продолжительным эксплуатационным сроком. Выгребная яма из бетонных колец может быть построена без привлечения специалистов. В этом случае удастся снизить затраты на возведение очистного сооружения.

Примечание! Существует более затратный способ строительства герметичного отсека очистного сооружения с переливом — использование бетонного раствора. Составом заливается заранее подготовленная обрешетка, укрепленная при помощи арматуры.

Строительные материалы

Для установки бетонных колец нужна спецтехника
Для возведения переливных конструкций применяют бетонные кольца, кирпич и даже старые автомобильные покрышки. Первый вариант предпочтительней: он недорог и надежен. Но для каждой из камер можно выбрать свою версию исполнения.

Дополнительно потребуется гравий и песок, бетонная смесь.

Из инструментов пригодятся лопата, веревка, ведро, молоток, зубило, и приспособления для замеса раствора бетона.

Нормативные правила обустройства очистного сооружения с переливом

Строительство отстойника с переливным колодцем начинается с выбора места под сооружение. Необходимо позаботиться, чтобы к нему могла подъехать спецтехника, включая ассенизаторскую машину. Подбор места осуществляется с учетом удаленности будущей конструкции от других объектов, так как необходимо принять все меры, чтобы исключить загрязнение грунтовых вод. Принимается во внимание также тип почвы на местности. Если она имеет высокую проницаемость, тогда расстояние до объектов увеличивается.

Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва. Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей.

Устройство очистного сооружения с переливным эффектом возможно только на участке, где грунт обладает хорошими фильтрационными качествами. Строительство поглотительной конструкции не выполняется, если на территории скальная или глинистая почва.

Устройство выгребной ямы с переливным колодцем осуществляется от источника питьевой воды на расстоянии минимум 50 м, если на частной территории песчаный грунт, и не ближе 30 м, когда на участке почва из супесей.

Необходимо также учитывать расстояние между резервуарами. Оптимальное значение составляет 1 м. Однако возможно создание сооружения, отсеки которого разделены толстой стеной. Именно в ней устраиваются переливные отверстия. Такое исполнение выгребной ямы с переливной емкостью отличается менее эффективной работой.

Чтобы сточные воды между резервуарами перемещались естественным способом, нужно трубу для перелива укладывать с уклоном, составляющим 150 мм на 1 м. При правильном устройстве очистное сооружение будет исправно работать в течение всего эксплуатационного срока. Однако все же рекомендуется периодически проверять уровень нечистот в емкостях. При установке фильтров их работоспособность нужно контролировать минимум один раз в 30 дней.

Экономный септик из бетонных колец

Линейное расположение колонн септика требует солидной площади, приходится вынимать большое количество земли. Также каждая из колонн должна оснащаться горловиной, что еще больше удорожает конструкцию. Есть интересный вариант с установкой всех колонн в треугольник. налицо уже экономия места и уменьшение объема земельных работ.

Компактный септик из бетонных колец

Второй момент экономии — ревизионный вход можно сделать один на три кольца. Только все переливы надо устанавливать в зоне его доступности. Других особенностей нет.

голоса

Рейтинг статьи

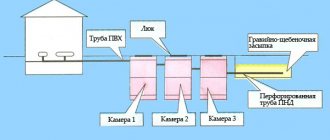

Очистное переливное сооружение с тремя камерами

Когда участок имеет большую площадь, лучше выполнить строительство выгребной ямы, схема которой предполагает устройство 3-х резервуаров. Все емкости такой конструкции соединяются переливными трубами. Отсеки трехкамерной выгребной ямы можно расположить на расстоянии 700 мм друг от друга. Для строительства такого сооружения рекомендуется использовать бетонные кольца диаметром минимум 1 м.

Две первые камеры выполняются полностью герметичными, а последний резервуар создается с фильтрующим дном и водопроницаемыми стенами. Часто совместно с выгребной ямой из трех отсеков осуществляется строительство поля фильтрации. Оно соединяется с очистным сооружением при помощи дрен. Они представляют собой трубы с отверстиями, через которые происходит выпуск доочищенной жидкости.

Дрены разрешено монтировать в осадочной несвязанной почве с разнородной плотностью. Лучше всего, если в грунте будут отсутствовать прослойки суглинка. Прокладываются дрены ниже точки промерзания почвы. Трубы с отверстиями необходимо укутать геотекстильным материалом и засыпать песком, перемешанным с гравием.

Как рассчитать объем септика и количества камер?

В среднем, один человек, проживающий в частном доме производит 200 литров отходных стоков в день. Возьмем этот показатель для расчета объема септика. Для того чтобы сделать расчет на конкретную семью, необходимо сперва умножить средний показатель отходов на количество членов семьи, а затем на три дня пребывания. К примеру, семья состоит из пяти человек, значит расчет трехсуточного пребывания будет следующим: 200 х 5 х 3 = 3 м3. Если удалять осадок два раза в год, то объем септика снизится на 20%.

При сборе очистной конструкции из стандартных ЖБК, понадобится три таких кольца. Диаметр размеров полтора метра, а высота 0,9 метра. Также нужны: 1 перекрывающая плита и 1 чугунный люк.

Вес полутораметровых железобетонных колец может превышать тонну, поэтому для упрощения работы с конструкцией, можно использовать кольца с меньшим диаметром. А для того чтобы септик не был слишком глубоким, необходимо соорудить две емкости, присоединив из между собой. Таким образом, получится двухкамерный септик. Важно понимать, что общий рабочий объем имеет большее значение, чем количество камер. Для экономии средств, можно обойтись и одной камерой.

Особенности устройства двухкамерной сточной ямы

Схема выгребной ямы с двумя отсеками применяется на участках небольшой и средней площади. Строительство конструкции начинается с разметки территории. На этом этапе определяется конфигурация котлованов. Однако в некоторых случаях целесообразно создать одну яму большого размера. После устройства в ней резервуаров пространство между емкостями засыпается грунтом.

В приемной камере дно заливается с помощью бетонного раствора. Чтобы стяжка получилась максимально прочной, в нее добавляют щебень. Непосредственно на созданном основании выполняется строительство стен отсека. Если при возведении сооружения используются бетонные кольца, тогда раствор заливается внутри конструкций. Рекомендуется герметичную емкость обмазать гидроизоляционным материалом с внутренней стороны.

Бетонные кольца можно вкопать в грунт без привлечения строительной техники. Для этого сначала выполняется установка железобетонной конструкции на поверхности земли. Потом вынимается грунт на участке, границами которого является внутреннее пространство кольца. Затем необходимо постепенно подрывать почву под стенками конструкции. В результате железобетонное кольцо будет опускаться в создаваемую шахту. Этот способ особенно актуален, если на участке присутствует легкая почва, так как он не позволяет осыпаться стенкам котлована. Во время применения других материалов для создания очистного сооружения нужно выкапывать яму с наклонными стенками. Небольшой уклон не позволит им обрушаться.

При использовании в качестве резервуара пластикового бака необходимо его засыпать постепенно с одновременным заполнением водой. Это позволит исключить деформацию емкости, которая может произойти из-за давления грунта.

Вторая камера обустраивается с водонепроницаемым дном. Затем выполняется укладка труб ниже точки промерзания почвы. Для дополнительной защиты трубопроводов от промерзания можно применить любой из популярных теплоизоляторов. На концах переливной трубы рекомендуется установить вертикальные отрезки. Это позволит очистному сооружению лучше функционировать, потому что станет невозможным движение сточных вод в обратном направлении, если произойдет переполнение резервуаров. Когда переливной колодец оснащается дополнительным дренажом, используется труба, которая прокладывает в земле на подушке из щебня.

Метановые газы из нечистот удаляются в зависимости от вида бактерий, задействованных в работе очистного сооружения. Некоторая часть микроорганизмов всегда находится в сточных водах. Однако процесс переработки нечистот можно ускорить, если в герметичный резервуар добавить еще бактерий анаэробного или аэробного типа. Первый вид микроорганизмов может жить без кислорода в отличие от второй разновидности бактерий. Поэтому лучше использовать анаэробные микроскопические организмы в герметичном резервуаре.

Когда все-таки выполняется устройство вентиляции, тогда в крышке очистного сооружения создается отверстие для трубы, у которой диаметр составляет примерно 100 мм. Такой вентиляционный канал сверху закрывается колпачком конической формы. Это позволит предотвратить попадание в выгребную яму осадков и мусора.
