Как провести воду в частный дом из скважины: пошаговая инструкция

Собственная дача или коттедж, как и любое жилое строение, должен предоставлять своим жильцам максимум удобств, т. е. без подвода водопровода обойтись не получится. Поэтому водоснабжение частного дома из скважины должно быть спроектировано с учетом всех точек водозабора не только в здании, но и на придомовой территории, на которой могут находиться: баня, летняя кухня и кран для полива огорода.

Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.

Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.

Основные компоненты водопровода:

• Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
• Насос – погружной или поверхностный.
• Накопительный резервуар (500 л на семью из 3 человек).
• Оборудование (фильтры грубой и тонкой очистки).
• Бойлер.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Виды скважин

Существует несколько основных типов источников, которые отличаются глубиной и технологией устройства:

• скважина на песок – имеет глубину 15-30 метров;
• игла – еще одно название абиссинский колодец. Обычно не превышает 15 метров в глубину, считается одним из самых лучших вариантов для частного дома, однако имеет ряд геологических ограничений;
• артезианская скважина – самый дорогостоящий вид, имеет глубину более 50 метров и питается из известняковых слоев.

Все виды имеют свои преимущества и недостатки. А также отличаются стоимостью изготовления и технологией обустройства. Подробнее об этом, можно прочитать в статье “Принцип работы скважины” .

Разные виды скважин

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

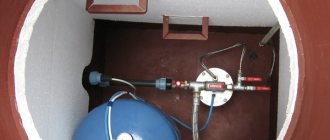

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Есть два варианта размещения гидроаккумулятора: на одном уровне с оголовком скважины и на чердаке или мансарде дома (если они утеплены и отапливаются).

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Разводка водопровода своими руками по схеме

Разберем пошагово устройство водопровода на примере коллекторного способа подключения:

1. После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
2. В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
3. Вода подводится к фильтру глубокой очистки.
4. Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

• фильтр тонкой очистки от механических примесей;
• умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
• очищение от ионов железа;
• хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
• снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Важно: правильно выбирайте диаметр коллекторной трубы. В случае малого размера система будет работать некорректно и не сможет обеспечить необходимое давление для комфортного пользования всеми потребителями.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Выбираем трубы для водопровода

• Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
• Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
• Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Финансовые инструменты

В РФ действует большое количество Федеральных и региональных целевых программ напрямую или косвенно направленных на модернизацию системы водопроводно-канализационного хозяйства.

1. Программа «Чистая вода» на 2011 — 2021 годы
2. Программа «Жилище» на 2011 — 2015 годы
3. Подпрограмма «Модернизация объектов коммунальной инфраструктуры»
4. Программа «Развитие водохозяйственного комплекса Российской Федерации в 2012-2020 годах»
5. Прочие федеральные и региональные программы.

Также в данный момент на территории Российской Федерации активно работают европейские финансовые корпорации и банки, так например по объектам связанным со снижением негативного воздействия на экологическое состояние водных ресурсов возможно привлечение льготных европейских кредитов и безвозмездных грантов таких международных финансовых организаций как НЕФКО и ЕБРР, а также европейских экологических фондов типа NDEP, активно развивается программы приграничного сотрудничества, европейские и уже российские банки внедряют программы льготного кредитования и лизинговые договора по проектам модернизации производства направленным на снижение энерго-затрат.

Законодательство Российской Федерации при соответствующем обосновании позволяет временно прекратить наложения штрафных санкций за нарушения природоохранного и санитарного законодательства Российской Федерации и направить эти средства на модернизацию технологических процессов.

При совместном, всестороннем анализе всех финансовых инструментов с учетом их целевых показателей, а также объединенного, в масштабах муниципальных районов подхода при рассмотрении проблематики объектов ВКХ возможно построение комплексной инвестиционной программы модернизации объектов ВКХ, которая позволила бы адресно распределить финансирование по программам между «Объектами ВКХ» и выполнить все условия Целевых программ: обеспечить исполнение требуемых целевых показателей, оптимизировать финансовую нагрузку на муниципальный и областной бюджет, а самое главное обеспечить население качественными услугами в области ВКХ и дать значительный импульс для развития сельского хозяйства и производства. Концепцию Схемы распределения Программ смотри выше.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Индивидуальный расчет за 5 минут

• Летнее
• Зимнее

Общая стоимость работ:
0

Общая стоимость работ:
0
Не знаете, какую комплектацию для водоснабжения выбрать?

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).
