Инструкция по подключению стиральной машины к водопроводу и канализации своими руками: схемы, варианты

Последний этап подключения к водопроводу — установка заливного шланга стиральной машины

Сегодня нам предстоит выяснить, как подключить стиральную машину к водоснабжению. Мы познакомимся с несколькими решениями различной сложности, различающимися удобством эксплуатации машинки-автомата и задействованной арматурой. Помимо водоснабжения, будут затронуты способы отвода воды от слива машинки в канализацию. Приступим!

Выбор места

Подключение стиральной машинки к канализации и размещение делается в туалете, ванной, на кухне, реже в коридоре. В последних двух вариантах установка и подключение к водопроводу проблематично, поэтому технику лучше располагать там, где удобно осуществить подвод воды.

В некоторых квартирах, где кухня и ванная комната совмещены, подключение слива стиральной машины осуществляется около мойки, под столешницей. Такое размещение экономит пространство, а столешница защитит оборудование от намокания.

Распространенный вариант, как расположить машину – это встроить ее в кухонный гарнитур. Это практично, надежно, если корпус компактный.

Если место расположения стирального оборудования – ванная комната, хозяева предпочитают ставить его сбоку ванной. Подключение стиральной машинки к канализации здесь удобно, так как трубы слива рядом, проблем с разводкой не будет.

Бывают случаи, когда кроме коридора, стиральную машинку больше негде разместить. Тогда возникает вопрос, как проще подключить стиральную машину к водопроводу?

Так как узловые коммуникации в ванной комнате, подключаться к водопроводу придётся с помощью дополнительной конструкции из пластиковых труб, пролегающих от ванной до коридора по плинтусу или вдоль стен.

Как крепеж выступит соединительная муфта. Способы установки стиральной машинки показаны на фото. С помощью их можно выбрать уместный для себя.

А можно всех посмотреть

Вот краткое описание всех схем подключения, с которыми мы собираемся познакомить читателя:

Снимаем транспортировочные болты

Перед тем, как выполнить основную работу, снимаются транспортировочные болты – крепеж, обеспечивающий безопасное передвижение стиральной техники до места назначения. Их основная функция – это обезопасить бак техники от повреждений во время перевозки.

В типовых моделях их всего четыре. Они располагаются сзади на равноудаленном друг от друга расстоянии.

Для снятия креплений понадобится ключ для выкручивания гаек на 10, 14 мм и плоскогубцы. Каждый болт имеет штырек. Первым вынимается он. После используются пассатижи для изъятия всего болта методом прихвата с поворотом. Такие действия помогут быстро извлечь транспортировочные болты. Оставшиеся отверстия затыкаются пластиковыми заглушками.

Частичная защита от протечек

Для защиты от протечек может также служить специальный поддон со встроенным поплавком. При поступлении воды в поддон, расположенный под стиральным агрегатом, поплавок поднимается и замыкает контакты выключателя. Сигнал подается на блок управления, процесс стирки прерывается, и помпа начинает откачивать воду.

Подключение к водопроводу своими руками

Чтобы правильно подключить стиральную машину своими руками, прежде нужно выбрать наиболее оптимальное место расположения. Стиральная машина подключается через обычную розетку.

В некоторых кухонных комнатах, оборудование устанавливается под рабочей столешницей, где довольно проблематично достать близ расположенные розетки.

Таким образом, уместней расположить технику в полутора метрах от поверхности стола СУП (соединительное устройство с предохранителем) с выключателем, соединить с кольцевой цепью и смонтировать разводку с помощью жесткого провода диаметром сечения 2,5 мм от смыкающего устройства до розетки, расположенной сзади машинки.

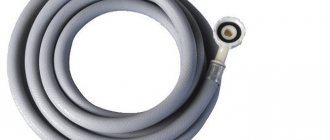

Заливной шланг с аквастопом

Даже такое простое устройство, как шланг подключения воды многие производители превратили в систему защиты от протечек. Устройства с аквастопом практически полностью исключают протечки в результате повреждения внутреннего шланга.

Конструкция таких элементов состоит из двух оболочек, расположенных одна в другой. При прорыве внутренней трубки, внешняя оболочка задерживает воду. В части шланга подключенной к крану располагается механический клапан перекрывающий воду. В действие его приводит специальный состав, расширяющийся при намокании. Большинство моделей изделий с автостопом имеют устройства, сигнализирующие о срабатывании клапана. Серьезным недостатком такого оборудования является необходимость замены, после срабатывания клапана в защитном блоке. Внешняя стенка изготавливается достаточно прочной и способна выдержать давление до 70 Бар (в обычном трубопроводе это значение не превышает 10-ти Бар).

Подключение к канализации с помощью сифона

Подключить стиральную машину к водопроводу в ванной через сифон, можно по следующему алгоритму:

1. Установите сифон на раковину. Если устройство не снабжено выходами под стиралку, к нему следует подсоединить пластиковый патрубок.
2. Вставьте в шланг для слива врезной антисифонный краник обратного хода. Устройство представляет собой пластмассовую конструкцию с соединительным наконечником под шланг на каждом конце.
3. Чтобы обеспечить сток воды из стиральной машины и другой техники, нужно использовать сифон с двумя патрубками для сливного шланга.

Проводим испытания

Еще раз хорошенько осмотрев все соединения и подключения, и на всякий случай сверившись с инструкцией, можно произвести пробный запуск. При этом последовательно выполняем все необходимые операции и проверяем, всё ли происходит должным образом.

Сначала надо наполнить бак машинки водой, засекая время его наполнения до отметки и сверяясь с данными, указанными в паспорте. Если при этом обнаружится, что какое-то из соединений протекает, надо слить воду и устранить протечку. Если же всё хорошо, можно включать машину.

Минут через пять – семь вода подогревается до нужной температуры. Во время работы стиральной машинки не должно быть слышно никаких посторонних звуков – ведь современные устройства работают практически бесшумно. Если что-то скрежещет или стучит, то это сигнализирует о неисправности. Определив, что всё в порядке, Далее проверим, как работает отжимное устройство, а затем опробуем слив. На этом проверку работоспособности помощницы для стирки можно считать законченной.

Как правильно подключить стиральную машину к канализации напрямую

Действительно, в отдельных ситуациях подключение стиральной машины к канализации происходит не посредством сифона. Задачу выполняет тройник для подсоединения стиральной машины, позволяющий вставлять шланг слива в широкий просвет трубы.

Метод трудоемкий и часто применяется, когда стиральное оборудование располагается в 1-2 метрах от сифона мойки, если машинка стоит на кухне, или раковины, если в ванной.

Есть еще способы, как подключить стиральную машину к канализации напрямую.

Суть первого состоит в замене канализационного тройника, идущего на мойку, второго выполнение отдельного отвода.

Дополнительные варианты подключения

В отдельности также возможно выделить нестандартные способы присоединения крана. Ими пользуются при невозможности обычных вариантов или такие варианты бывают более необходимы.

№ 1. Установка крана на смеситель

Этот вид часто бывает в практике, так как нравится людям, так как прост и доступен. Но его нельзя считать слишком удобным, так как у этого варианта много отрицательных сторон.

Подобное положение крана плохо влияет на смеситель. Последний подвергается очень высоким нагрузкам, а это весьма понижает время пригодности механизма. И комбинация сразу двух приборов делает сложным как использование крана, так и смесителя.

По мнению специалистов, допустимо применять такое решение только на время, и обязательно нужно продумать работу над грамотным подсоединением стирального аппарата.

Надо быть осторожными при желании сделать установку крана на старые смесители. Но эта операция потребует выполнения сложной процедуры, связанной с большими затратами времени и денег.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Но при необходимости использования именно этого варианта подсоединения, хорошо сразу же заменить старый смеситель на новый.

Способ № 2. Монтаж на старые трубы

Здания многолетней давности (особенно сталинские) отличаются металлической (чаще всего чугунной) водоснабжающей сетью. В таких случаях торцы труб бывают испорчены ржавчиной, а это делает монтажные работы тяжёлыми.

Данная сложность установки решается так:

• Концы труб обрабатываются напильниками. Торцы элементов выравниваются, поэтому прокладка шланга проводится рядом с трубой.
• Устанавливается удлинитель, в одном конце его скрывают испорченные торцы. На другом краю эта деталь монтируется с укрепленным шлангом с прокладкой.

Обязательно нужно быть уверенным в целостности сборки и защите труб от последующей порчи, к примеру, покрасить их краской, защищающей от ржавчины. Но лучше сразу сменить трубы, и подключение других устройств не создаст трудностей.

Видео

Способ № 3. Двойное подключение

Бывают стиральные автоматы обычно японского и американского выпуска, с возможностью подсоединять их сразу к горячему и холодному водотоку.

Такой вид СМА очень экономит расход электричества, потому что отсутствует потребность в подогреве воды, подобно наиболее распространённым типам машин.

Эти стиральные аппараты не очень широко используются из-за плохого состава горячей воды: она содержит много осадков, поэтому велик риск порчи деталей и низкого качества стирки одежды.

Куда вывести сливной шланг

Подсоединение шланга стиральной машины для слива через сифон или прямо к общей системе стока надежный способ организовать слив. Так, минимизируется утечка воды, если нечаянно задет шланг.

Вариант эстетически приемлемый, так как появляется возможность скрыть элементы коммуникаций за машинкой или другими элементами интерьера. Отводящая шланга стиральной машины в канализацию соединяется с канализационной системой.

Этап #7 — тестовое включение

Завершив все описанные выше работы, необходимо проверить правильность монтажа, запустив поочередно стиральную машину работать во всех режимах.

Финишным этапом работ является проверка всех систем стиральной машины. Она должна проводиться строго по инструкции и затрагивать все стороны подключения

Для этого нужно осмотреть все собранные узлы, а затем провести пробный запуск машинки без белья, во время которого надо обратить внимание на следующие опции:

• период времени (он должен быть небольшой), за который набирается бак;
• отсутствие протечек;
• корректное функционирование слива;
• равномерное вращение барабана;
• хороший отжим;
• полноценный нагрев воды, который производится спустя 5-7 минут по завершению набора воды.

На всех этапах работы агрегата должны отсутствовать посторонние звуки.

Самостоятельно установить и подключить к коммуникациям можно не только стиралку. Мы предлагаем ознакомиться с инструкцией по монтажу посудомоечной машинки. Предложенное нами пошаговое руководство окажет действенную помощь в самостоятельном проведении работ.

Подключение к электросети

Как подключить стиральную машинку к электрическому питанию правильно? Для этого используйте следующий алгоритм действий:

1. Мощность стиральной машины большая, поэтому желательно подвести отдельную линию щита.
2. Обеспечить розетке заземление для исключения статики.
3. Выбор защитного предохранителя. Для этого мощность техники (показатели из технических характеристик) разделяется на 220 В. Полученный результат показывает количество потребляемого тока.
4. Выбор УЗО. Исходя из силы тока, его выбирают на порядок с высшим показателем, нежели номинальный показатель автомата. Для машинки 16А подойдет УЗО в 32 А. По утечке тока получаются другие характеристики. Устройства, подключаемые к отдельной линии, приемлют величину в 10 мА. Исходя из этих характеристик, машинка мощностью 3,5 кВт совместима с автоматом на 16 А, 32 А, 10 мА.
5. Розетка. Розетку для машинки выбирают, исходя из маркировки на тыльной стороне. Так, узнают допустимое напряжение, на которое она рассчитана. Если маркировки нет –вы приобрели опасную подделку и розетку не стоит использовать.

Без электричества машина не заработает

Что ж, воду мы подвели, слив организовали, теперь остается подвести электропитание. Это позволит избежать многих неприятных (а возможно, и трагических) последствий. Ведь высокое напряжение вкупе с водой – страшная сила. Поэтому осторожность и еще раз осторожность – вот главные советы при подведении тока во влажных помещениях.

Чтобы обезопасить свою семью, в обязательном порядке заземлите распределительный щит. Шина для заземления должна быть не тоньше трех миллиметров. Розетку используем только трехпроводную. Кстати, если стиральная машина будет стоять на кухне, вполне возможно включать ее в розетку, сделанную для электрической плиты. Если для подключения нужен удлинитель, используем только такой, у которого есть заземляющие контакты.

Оптимальным решением будет подключить машину отдельным проводом, ведущим от счетчика. На нем ставится защитный автомат. Для этих работ лучше пригласите опытного электрика. Если же отдельный провод не проведен, используйте переносное УЗО – устройство защитного отключения.

И еще: никогда не подсоединяйте заземление к батареям отопления, газовым и водопроводным трубам. Это смертельно опасно!

Завершающий этап установки

Когда вода подведена и осуществлен корректный сток, убедитесь в правильности действий. Подключить стиральную машину самостоятельно и обеспечить условия для ее работы задача трудоемкая, но выполнимая при соблюдении всех нюансов. Один из них – это выбор правильного положения.

Чтобы стиралка не вибрировала во время стирки и отжима, ее подключаем и устанавливаем вертикально, регулируя положение корпуса с помощью ножек. Для этого используют строительное мерило.

Его кладут на крышку и делают замер высоты ножек, при этом уровневый пузырек располагаться в центре. Мерило укладывают в параллель лицевой стороны, постепенно делая сдвиг к тыльной стене. Процесс повторяется с расположением уровня по бокам корпуса.

Виды и устройство запорных устройств

Краны сейчас представлены в огромном многообразии в ассортименте специальных сантехнических магазинов. Рассмотрим подробно самые часто используемые варианты.

Это механизмы многооборотные, они перекрывают водоток за счёт движения пластины, и шаровые краны, которые включаются и выключаются с помощью смены позиций маленького шарика, находящегося в конструкции.

Подключение СМА к водопроводу

Выбор шаровых видов даёт определённые плюсы:

• надёжная герметичность;

• скорость отклика, что позволяет быстро прекратить водный поток;

• простую конструкцию, которая продлевает период службы крана.

Кроме того, эта модель отсекающего устройства имеет компактный размер, что позволяет пользоваться ею при любых условиях.

Краны шарового типа выпускаются в нескольких разновидностях. Ниже приведены основные из них, что используются при работах, связанных с подключением стирального агрегата дома.

Проходной

Снабжён двухсторонними выходными отверстиями, это даёт возможность перекрыть водоток, разделив ответвление надвое. Эти устройства можно устанавливать на отдельную трубу, которая отведена от общего стояка к любому сантехническому приспособлению, или пользоваться ими для врезки.

кран шаровый угловой

Тройник

Уже по названию ясно, что такой механизм имеет три отверстия. Первое отводится собственно для перекрытия водотока, два прочих объединяют все отводы стока в одно целое.

Данные составляющие разнятся внешним видом и устройством, обычно ими пользуются при врезании в водопроводные трубы. Они там почти всегда связаны с прочими деталями, к примеру, со смесителем. Подобное невозможно при использовании обычного проточного крана, потому что так устроена его конструкция.

кран трёхпроходной

Видео установки стиральной машины

Распространённая проблема в эксплуатации стиральной машинки техника прыгает и вибрирует во время отжима. Помимо правильной установки с помощью уровня, обращается внимание на напольное покрытие, где стоит машинка.

Если это плитка, то под нее лучше подложить резиновый коврик, который не даст совершать колебания. Подробное подключение стиральной машины своими руками и правильное размещение на видео ниже.

• Как отстирать лак для ногтей с одежды
• Жидкий порошок для стирки

Назначение крана

Функция крана, что прикрепляется к стиралке для соединения с трубами, весьма важна. Пользуясь им, легко перекрыть водяной поток, если вдруг случаются непредвиденные обстоятельства, допустим, поломка СМА, что приводит к протеканию.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Гораздо более опасны последствия гидроудара в водопроводных трубах. Эта неприятность чревата нарушением целостности эластичного шланга машины, а потом и весьма солидным потопом, что создаст неудобства не только хозяевам, но и соседям.

Для предотвращения этого катаклизма, нужно подключение стиралки с помощью крана. Эта деталь должна находиться в легкодоступном месте, так как всегда к ней надо бывает добраться быстро. При экстремальном случае это даст возможность выигрыша нескольких мгновений, а они могут в итоге предотвратить затопление.

Замена наливного шланга

В том случае, если шланг подачи воды имеет видимые повреждения и пропускает воду, не стоит заниматься его восстановлением. Эти попытки ни к чему не приведут. Необходимо купить новый и произвести замену. Перед покупкой следует обязательно уточнить длину заливной трубки и размерность элементов подключения. Еще лучше взять старый шланг с собой и продавец-консультант подберет аналог. Перед заменой необходимо перекрыть кран подключения, чтобы снизить давление в рукаве. Для этого надо подождать в течение нескольких минут. Если этого не сделать, то усилия прилагаемые к откручиванию могут привести к повреждению как крана, так и штуцера. Демонтировав поврежденный элемент, новый следует устанавливать как описано выше.

Срок службы

Заливные шланги от известных производителей могут исправно служить 5 и более лет. При эксплуатации необходимо следить, чтобы был исключен риск механических повреждений и попадания на поверхность агрессивных кислото- и щелоче- содержащих веществ. Кроме того не стоит экономить и на кране подключения. Лучший вариант — это перекрытие крана после использования стиральной машины до следующей стирки. Это снимет внутреннее давление и продлит жизнь не только наливному изделию, но и электромагнитному клапану, отвечающему за перекрытие воды.

В случае, если в системе водопровода не установлен кран подключения, то можно его интегрировать в систему при помощи тройников и переходников. Если установка сантехники не ваш конек, такую работу лучше доверить мастерам. Опытный сантехник не только установит кран, но и сможет правильно подключить как простые шланги, так и оборудованные защитой от протечек. Последний вариант предпочтителен, особенно для жителей верхних этажей многоэтажных домов.

Как используется водопроводный тройник

Тройник с краном сделан с таких деталей как: корпуса из латуни, который покрыт никелем, штока который тоже из латуни, шаровой затвор, ручки, колечек и прижимной гайки. Тройник служит для подключения к водопроводу бытовых приборов, он также может служить для установки другого водопровода. Установить тройник легко с помощью накидной гайки, методом штуцерного соединения.

Старайтесь приобретать запорную аппаратуру проверенных производителей

Монтировать кран тройник можно в любом удобном для вас положении. Использовать кран тройник также можно для перемещения жидкостей температурой не ниже -10 и не выше +85градусов. Напор в трубах не должен быть больше 6 бар. Ручка такого краника поворачивается на 90 градусов, а вес составляет около 100 грамм. Такой краник тройник бывает с двумя выходами: три четверти и пол дюймовые. Он также может иметь резьбу как наружную, так и внутреннюю. Изготовление ручек для таких кранов проходит с напылением черного или красного цвета. Срок службы составит примерно четыре тысячи циклов и ремонт крана не возможен. Во избежание раннего выхода из строя крана тройника необходимо очень внимательно выбирать качественный кран тройник для того чтобы не стать покупателем бракованного изделия или подделки крана тройника из некачественного и дешевого материала.

Необходимо запомнить советы мастеров для предотвращения покупки подделки или брака:

• Изображение логотипа на кране должно быть четким;
• Не должны быть размазаны буквы на изделии;
• Покупать необходимо строго латунные изделия и чтоб шарик для запора воды в них был тоже латунный, так как аналог, изготовленный из металла, может привести к потопу и в дальнейшем к ругани с соседями снизу и соответственно к выплате средств за ремонт;
• Обязательно нужно спросить о качестве изделия, это необходимо для убеждения в том, что данное изделие изготовлено не из вторичной латуни;
• Если средства на покупку позволяют, то нужно выбрать подороже и покачественней;
• Запорный шарик должен быть идеально гладким и отражать блеск;
• В случае если напор подачи воды в вашем доме не постоянный, а скачет, то необходимо приобретать кран с вставляющимся изнутри штоком.

Исходя из этих рекомендаций, вы сможете приобрести качественный кран, который станет надежным защитником от непредвиденных ситуаций.

Где можно произвести установку

В жилом помещении существует несколько мест, в которых наиболее оптимально установить стиральный агрегат:

1. Коридор. Такое решение по установке самое проблематичное, так как к нему нет подвода воды и обеспечения слива. Все потребуется подтянуть, а это время и силы. Но все же существует интересное решение: установить у стены к санузлу и встроить в существующую мебель.
2. Санузел. (это могут быть туалет, ванная или совмещенное помещение). При установке в туалете, с подводами коммуникаций проблем не будет, но сама комната очень маленькая. Поэтому идеальным вариантом будет установка агрегата рядом с унитазом. Если выбранная комната — совмещенная, то рекомендуется монтаж рядом с источником водоснабжения. Обычно это делается рядом с мойкой, а если позволяет конструкция агрегата, то можно произвести установку непосредственно под раковиной. Второй неплохой вариант — это установка между ванной и стенкой, но при этом размер корпуса должен быть соответствующим.
3. Кухня. Место установки можно определить во встроенном гарнитуре, при этом можно закрыть машинку дверцами или оставить открытой. Важно, чтобы подвод воды для стирки был обеспечен.

Как снять болты для транспортировки

После приобретения стиралки и перед тем как выполнить монтаж и установку следует:

• снять бумагу для упаковки;
• выкрутить и вытащить монтажные болты;
• на месте болтов поставить заглушки.

Это нужно выполнить обязательно, в противном случае автомат сломается, тем более гарантия на это действие не распространяется. Это будет ошибка при установке.

Достаточно подготовить отвертку и приступить к работе. Включение устройства не следует производить, пока не сняты транспортировочные болты, это может привести к поломке барабана.
