Во время приёмки в эксплуатацию канализационных систем специалисты проводят наружный осмотр трубопровода, инструментальную и техническую проверку. В последнее время часто используют оборудование для телеинспекции — https://vistaros.ru/stati/teleinspektsiya-truboprovodov/kupit-sistemu-dlya-teleinspektsii-trub.html, чтобы получить возможность осмотреть трубы с внутренней стороны.

Процедура приёмки

После поступления заявления в Водоканал о подключении новой канализационной системы к муниципальным сточным сетям формируется приёмочная комиссия в обязанности которой входит:

• Сверка исполнительной и технической документации с проектной.
• Выявление отступлений от утверждённого проекта, проверка разрешающих документов на эти изменения.
• Осмотр коммуникации на месте.
• Выявление ошибок и недочётов во время строительства (назначается время для исправления).

Когда дефекты устранены, члены комиссии подписывают акт и сооружение вводится в эксплуатацию.

Во время выезда на место, комиссия проверяет:

• Соответствуют ли места крепёжных элементов и способы фиксации труб указанным в проекте.
• Обеспечено ли надёжное крепление трубопровода.
• Углы соединений трубопровода (недопустимы изломы, которые провоцируют частое засорение).
• Уклон горизонтального трубопровода должен соответствовать проектным данным.
• Стояк должен располагаться вертикально, допустимо отклонение в несколько градусов соответствующее нормативам.
• Высота вытяжной части канализационной системы должна соответствовать проекту.
• Отсутствие засоров и строительного мусора в трубах.
• Надёжное крепление сантехники.
• Качество материалов, надёжность установки, необходимая комплектация.

Для проверки герметичности системы трубопровода проводят гидравлические испытания. Для этого открывают 75% подключенных к участку сантехнических приборов. Система считается прошедшей испытания если в местах стыка, в фасонных частях и трубах не обнаружено течи. Результат заверяется актом (приложение приложению 4 СНиП 3.05.01).

Реконструкция сетей НВК

При проведении капитального ремонта или восстановления здания нужно обязательно обратить внимание на имеющийся срок эксплуатации и оценить общее состояние сетей НВК. Если их проектный срок эксплуатации давно закончился, то нужно заказать полную реконструкцию сетей НВК. В процессе проведения реконструкции полной замене подлежат следующие комплектующие:

• накопительный резервуар вместе с насосной группой;
• локальные очистные сооружения, которые предназначены для фильтрации и своевременного отвода ливневых стоков с необходимой для конкретной местности и условий производительностью;
• фильтрующие патроны для обеспечения необходимых требований экологической безопасности.

По всем вопросам проектирования, монтажа и реконструкции наружных инженерных сетей обращайтесь в .

Видеодиагностика

Собственники коммуникаций прибегают к видеодиагностике на стадии сдачи объекта подрядчиком для того, чтобы оценить качество работы и в случае необходимости иметь фото и видео материалы, которые можно использовать в суде.

В зависимости от протяжённости трубопровода и диаметра трубы используют разные приспособления для телеинспекции:

• Проталкиваемый модуль (камера на тросе) – используется для труб диаметром от 70 до 400 мм или в таких местах где робот может застрять.
• Плавучий модуль (лодка с камерой) – используется для проточной канализации большого диаметра.
• Робот (самоходная система с камерой) – для диагностики трубопроводов большой протяжённости диаметром от 150 до 1200 мм.

Фото и видеоматериалы, передаваемые камерой можно посмотреть в реальном времени на мониторе пульта или сохранить на цифровом носителе. В зависимости от модели оборудования можно получить цветное изображение 420-480 твл. Подсветка осуществляется светодиодами.

Испытания сети наружной канализации

Состав системы наружной канализации

К числу объектов, входящих в сеть наружной канализации, относятся: трубопроводы, колодцы (в местах перепадов высоты сети и разветвлений), имеющиеся очистные сооружения (ОС), например, септики, дождеприёмники и ливневые стоки.

Экзамен для трубопроводов

Магистрали внешней канализации также относятся к безнапорным. Первое предварительное тестирование проводится сразу после монтажа трубопровода ещё до засыпки его грунтом, и если применяется теплоизоляция труб, то проверка производится до окончательного завершения этого вида работ. Второе тестирование (приёмочное) проводится после засыпки уложенного трубопровода.

Первым проводят визуальный осмотр, в процессе которого проверяется правильность расположения магистрали: соответствие мест расположения колодцев и линий труб проектной документации. Проверяются геометрические характеристики, такие как прямота линий, нет ли высотного проседания ветвей, проверяется соблюдение требуемого уклона с понижением трассы к очистному сооружению.

Также визуально осматриваются все узлы соединений. Проверяется правильность их установки, отсутствие брака и дефектов. Результаты этого освидетельствования, как и результаты других проверок, заносятся в приёмочную документацию.

После этого приступают к гидравлическому экзамену уложенной магистрали. Тестирование проводится последовательно для каждого участка ТП, находящегося между двумя соседними колодцами (испытуемые участки магистрали на время экзамена отделяются от сети с помощью заглушек). При этом:

1. Если трубы проложены в сухих грунтах, или в мокрых, (и во втором случае уровень грунтовых вод (УГВ) рядом с верхним колодцем находятся на глубине большей, чем половина расстояния от люка колодца до шелыги трубы), то определяется объём воды, который добавили в трубопровод. Нгв > ½ Нт. (чтобы легче было ориентироваться, смотрите рисунок ниже)
2. Если трубы проложены в мокрых грунтах, а глубина УГВ в указанном месте менее половины высоты Нт, то определяется объём воды, приходящей в водопровод из грунта (инфильтрации). Нгв < ½ Нт.

В случае предварительного теста определяется гидростатическое давление в верхней точке трубопровода. Величина его определяется по превышению над шелыгой трубы уровня жидкости в стояке/в колодце или этих уровней над УГВ, расположенном над шелыгой. Для безнапорных керамических, железобетонных и бетонных магистралей гидростатическое давление принимается 0,04 МПа. Время проведения проверки – 30 минут. В этот период при необходимости доливают воду в стояк или колодец, чтобы её уровень в них не понижался больше чем на 20 см. Если утечек воды при осмотре обнаружено не было, то тест считается успешным.

Приёмочное тестирование отличается от промежуточного. Испытываемый трубопровод наполняется водой и выстаивается:

• При ж/б трубах — 72 часа;
• Если магистраль из иных материалов – 24 часа.

После этого определяется герметичность стыков по объёму доливаемой в верхний колодец воды при эксфильтрации. При инфильтрации определяют объём притекающей из грунта воды в нижнем колодце. СНиП регламентируются предельные объёмы добавляемой или притекающей воды. Величины зависят от диаметра труб, от вида их материала и составляют от 1 до 8 литров. Если при проверке объёмы жидкости не превысили нормативные, тестирование считается успешным.

Нормами предусматривается выборочная проверка участков магистрали при ситуации с недостатком воды. Участки для тестирования выбираются заказчиком в количестве:

• При суммарной длине трубопровода до 5 км – 2-3;
• При длине более 5 км – 30% от длины, разбитые на несколько участков.

Если результаты выборочного тестирования признаются неуспешными, проверке подлежит вся магистраль.

Пневматические испытания проводятся в случаях, когда температура воздуха ниже 0⁰С либо, когда нет воды для гидравлического. Проводятся аналогично вышеописанным.

Экзамен для колодцев

Не все они подвергаются экзамену. Так, не подвергаются тестированию колодцы, которые не имеют ни внешней, ни внутренней гидроизоляции, а также те, в которых проектом не предусмотрены водонепроницаемые стенки. Те колодцы, которые подлежат экзамену, могут тестироваться одновременно с трубопроводами (приёмные испытания) или отдельно от них (предварительные). Испытываются они на:

• Добавление воды (объекты с внутренней гидроизоляцией);
• Приток в колодцы грунтовых вод – для колодцев с наружной гидроизоляцией.

Успешными признаются экзамены, если величина добавленной или притекшей воды не превышает нормативных пределов. При этом допустимые объёмы притока или добавления воды вычисляются на 1 метр высоты колодца. Эта величина такая же, как для 1 метра длины труб.

Системы водоснабжения и напорные трубопроводы внешней канализации

Напорные сети наружной канализации и водоснабжения на прочность и герметичность также экзаменуются в два приёма: предварительный и приёмочный. До начала тестирования должны быть проведены контроль гидроизоляции стыков и контроль сварных соединений. На ТП должна быть установлена вся необходимая арматура, манометры и фланцевые заглушки. Участки, проходящие гидравлические испытания, заполняются водой и из них удаляется воздух.

Технология промежуточного и приёмного тестирования различаются. В первом случае в участке магистрали повышают давление до Pи (испытательное давление), его поддерживают подкачкой воды 10 минут. При этом не допускается снижение давления более, чем на 0.1 МПа. Величина Pи для предварительных тестов указывается в проекте (часто оно на четверть больше расчётного). После выдержки 10 минут давление в системе снижается до расчётного и осматривают ТП и его узлы: нет ли нарушений.

После прочностного экзамена проводят тестирование на герметичность. В этом случае тестовое давление – Рг. Сначала доводят в сети давление до этого значения. Замеряют уровень жидкости, находящейся в мерном бачке, и отмечают время начала проверки. Через 10 минут из мерного бачка берут воду и добавляют её в систему, чтобы довести в ней давление до Рг. Снова отмечают время и уровень жидкости, оставшейся в бачке. Определяют, сколько её было взято из бачка. При успешном экзамене объём, взятый из мерного бачка для подкачки системы (л/мин), не будет превышать нормативного.

Испытание систем водоснабжения и систем ГВС проводят специалисты, руководствуясь СНиП 3.05.04—85.

Необходима документация

Для получения разрешения на подключение канализационной системы к городской сети собственнику необходимо направить в Водоканал заявление и приложить следующие документы:

• Перечень характеристик канализационной системы (протяжённость, глубина, год введения в эксплуатацию, количество и описание пожарных гидрантов, колодцев и запорной арматуры, толщина и материал, из которого изготовлены трубы).
• Генеральный план участка где описаны подземные коммуникации.

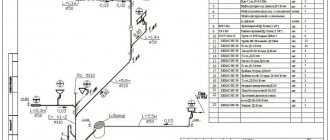

• Исполнительные чертежи канализационных и водопроводных сетей где указана протяжённость и диаметр трубопровода, схемы колодцев и материал из которого изготовлены трубы.
• Схемы с указанием раздела зон балансовой принадлежности водоносных и канализационных систем (схемы согласовываются с балансодержателем и лицами, исполняющими обязанности руководителей цехов канализации и водоснабжения).
• Финансовая документация на канализационную сеть (сметы, бухгалтерия).

Источник статьи: https://vistaros.ru/

Особенности работ

Монтаж наружных инженерных сетей может сопровождаться следующими сложностями:

• потребуется максимально точный расчет для обеспечения надлежащего уровня качества и оптимизации расходов;
• высокое качество монтажа всех коммуникаций для будущей продолжительной беспроблемной эксплуатации уже созданных сетей и снижения рисков выхода из строя оборудования раньше завершения проектного срока использования;
• индивидуальный подход к монтажу и учет всех возможных рисков.

Обращаясь в , вы страхуете себя от всех вышеуказанных рисков и получите своевременную и качественную прокладку наружных инженерных сетей.
