Что представляет собой ПНД труба
Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.
Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.
Подготовка к работам
Чтобы процесс занял у вас как можно меньше времени и был осуществлен без промахов, которые в дальнейшем будет сложно исправить, необходимо заранее обратить внимание на некоторые моменты:
- проверьте, что у вас есть в наличии достаточное количество, как основных материалов, так и сопутствующих им товаров;
- начертите план, согласно которому будет осуществляться монтаж системы;
- сделайте разметку и займитесь раскройкой.
Только после этого переходите к основной части монтажа.
Монтаж трубы
Стыковка ПНД фитингов

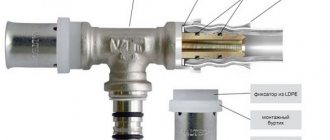

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:
- корпус фитинга;
- гайка зажимная;
- цанга;
- кольцо стопорное;
- прокладка из резины.
Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).
Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.
Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.
Тонкости и подсказки
Хотя работы не требуют особого труда, часто возникают определенные сложности. Их легко предотвратить, если обратить внимание на следующие подсказки:
- Если монтаж требует сделать слишком большое усилие на финальном этапе затягивания, можно сделать небольшую фаску на вашей трубе (не больше 1,5 мм). Смочите ее водой, и вы заметите, насколько легче пойдет дело.
- Разрез на трубе должен быть перпендикулярным.
- Обратите внимание на уплотнительные резинки. На них не должно быть засохшей смазки, иначе произвести монтаж будет практически невозможно — труба не будет входить. Если вы обнаружили засохшую смазку, постарайтесь счистить ее, воспользовавшись ножом.
- При отсутствии специальной смазки ее неплохо заменит обычное жидкое мыло.
- Если вы планируете в дальнейшем закопать систему труб в землю, предпочтительнее пользоваться электросварными изделиями. Компрессионные изделия следует сделать легкодоступными для обслуживания, поэтому замуровывать их в стены либо стяжки не рекомендуется.
- Никакого льна либо пакли использовать не нужно.
Если вы учтете все основные моменты, то монтаж труб пнд компрессионными фитингами не создаст для вас особых сложностей. Достаточно выбрать надежные материалы, снабженные соответствующими сертификатами, и тщательно осмотреть все составляющие.
Лучше приобрести вариант, предлагающий возможность частичной разборки. Обратите должное внимание на качество выбранного изделия, причем особенно важно проверить форму уплотнительного кольца. Непременно отметьте, обладает ли посадочное место достаточной точностью, убедитесь, что технические характеристики находятся в соответствии с предстоящими требованиями. А на более позднем этапе тщательно произведите все работы, и процедура пройдет успешно.
Стыковка ПНД с полипропиленовой трубой
Иногда возникают ситуации, когда в процессе изготовления трубопровода приходится иметь дело с различными трубами из различающихся материалов. Чаще всего такие ситуации бывают при монтаже поливных систем.
Рассмотрим ситуацию на примере стыкования полипропиленовой (среза) трубы с трубой ПНД. Для соединения полипропиленовых труб с трубами иных видов созданы специализированные фитинги, с нанесением односторонней резьбы. Та часть такого фитинга, что без резьбы, сваривается с ПП трубой, а противоположная сторона (где резьба), присоединяется к трубе такого же диаметра (из ПНД).
Резьба фитинговой системы для стыковки различных разновидностей труб бывает как снаружи, так и внутри. Возможно также осуществить монтаж 2 видов этих труб при помощи такой детали, как комбинированная муфта. В данной ситуации, на ПНД трубе закрепляется цанговое соединение с резьбой, а на пропиленовой трубе производится установка комбинированной муфты. Для лучшего уплотнения на резьбу перед закручиванием накручивают фум-ленту или аналогичный уплотнитель. Далее конструкция с усилием завинчивается.
Наиболее простой способ — соединить два вида разных труб (ПНД и полипропиленовую) при помощи фланца. Для повышения уплотняющих свойств между фланцами вставляется резиновая прокладка. Конструкция стягивается болтами. При подготовке труб из разных материалов к монтажу следует учитывать их размерные параметры и технологические свойства, соединяемые поверхности должны быть зачищены и подготовлены.
Особенности конструкции
Диаметр и толщина стенок оказывают непосредственное влияние на сферу применения, свойства и выбор метода соединения полиэтиленовых труб низкого давления. Индекс SDR, присутствующий в маркировке, указывает соотношение данных параметров этих изделий и их прочностные характеристики. В нижеприведённой таблице отображены допустимые давления рабочей среды для труб полиэтиленовых низкого давления с диаметром 10≤ D ≤1600 мм и толщиной стенок 2≤S≤60 мм. Изучив эти данные, вы сможете подобрать оптимальное соединение ПНД труб.
Таблица 1
| Давление для ПЭ-100, атмосферы | 20 | 16 | 12,5 | 9,5 | 8 | 6 | 4 |
| Давление для ПЭ-80, атмосферы | 16 | 12,5 | 10 | 7,5 | 6 | 5 | 3,2 |
| Внешний диаметр трубы, миллиметры | SDR9 | SDR11 | SDR13-14 | SDR17 | SDR21 | SDR26 | SDR41 |
| 400 | 44,7 | 36,3 | 29,4 | 23,7 | 19,1 | 15,3 | 9,8 |
| 2315 | 35,2 | 28,6 | 23,2 | 18,7 | 15 | 21,1 | 7,7 |
| 225 | 25,2 | 20,5 | 16,6 | 13,4 | 10,8 | 8,6 | 5,5 |
| 160 | 17,9 | 14,6 | 11,8 | 9,5 | 7,7 | 6,2 | 4 |
| 90 | 10,1 | 8,2 | 6,7 | 5,4 | 4,3 | 3,5 | 2,2 |
| 75 | 8,4 | 6,8 | 5,6 | 4,5 | 3,6 | 2,9 | 2 |
| 63 | 7,1 | 5,8 | 4,7 | 3,8 | 3 | 2,5 | — |
| 50 | 5,6 | 4,6 | 3,7 | 3 | 2,4 | 2 | — |
| 40 | 4,5 | 3,7 | 3 | 2,4 | 2 | — | — |
| 32 | 3,6 | 3 | 2,4 | 2 | — | — | — |
| 20 | 2,3 | 2 | — | — | — | — | — |
Стыковка ПНД с металлической трубой
Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.
Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.
Советы опытных специалистов
На герметичности отрицательно может сказаться эллиптичность материала. Швы в таком случае получатся низкого качества. Если контакт осуществлён методом сварки, то важно отслеживать неподвижность труб до полного застывания материалов.
Оборудование для устройства сварного шва Источник i.ytimg.com
Торцы соединяемых изделий необходимо предварительно подготовить. Под этим подразумевается удаление грязи с пылью. Дополнительно нужно обработать поверхность обезжиривателем.
Если применяются фитинги с зажимными гайками, то важно их накручивать до предела, но не значительно. Преувеличение силы может привести к тому, что элемент лопнет. А цанга в таком случае способна раздавить торцевую часть трубы.
Стыковка трубы ПНД со шлангом
Для соединения трубы ПНД и поливочного шланга не потребуется специальная паечная аппаратура. Нужно лишь приобрести специальный фитинг компрессионного типа, для труб, произведенных из ПНД, лучше сразу в комплекте с запорно-регулировочным вентилем. Принцип стыкования трубы из ПНД и поливочного шланга аналогичен процессу объединения фрагментов труб. Фитинговые системы для присоединения шланга, на выходе оборудованы специализированным «выходом-елочкой», на который впоследствии натягивается шланг необходимой длины, и обжимается хомутом нужного размера. Установка фитинга с краном более удобна, его практичнее демонтировать при необходимости, с наступлением осенне-зимнего сезона. Для отключения подачи воды нет нужды перекрывать всю систему водоснабжения, достаточно закрыть выходной кран. Для более быстрого монтажа имеется готовый вариант — ПНД кран, где контроль напора воды и фитинг, для закрепления на трубе, представляют одно целое.
Использование сварочного оборудования
Соединение элементов водопровода возможно посредством сварки. Для этого используется паяльник со специальными чашками. Устройство питается от электрической сети, не требует дорогостоящего обслуживания и сложной настройки.
Последовательность проведения работ.
- Зачистка соединяемых участков трубопровода.
- Подбор подходящего фитинга.
- Разогрев трубы и фитинга посредством паяльника.
- Соединение двух элементов.
Получаемые соединения являются неразборными, обладают прекрасной герметичностью.
Важный нюанс: чашки паяльника должны соответствовать диаметрам соединяемых труб.
Стыковка ПНД труб с ПВХ
При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.
Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.
В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ. При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.
Необходимые характеристики
Нельзя однозначно сказать, какие изделия лучше применить, когда вы намереваетесь произвести сборку самостоятельно. Прежде всего, следует учитывать указанные ниже факторы:
- Размер. Наиболее распространены изделия 15-110 мм. Подобные характеристики обусловлены тем, что вы едва ли найдете трубы с меньшими показателями, когда дело касается диаметра.
Это диктуют свойства самого материала, чтобы трубы ПНД имели требуемую прочность и устойчивость, стенки должны быть достаточно толстыми. Естественно, диаметр должен оставлять возможность для проходимости, что и привело к упомянутой тенденции.
Фитинги, имеющие диаметр более 110 мм, также находят применение, но в частном строительстве используются крайне редко.
- Давление и температура. Хотя подобные изделия выдерживают высокую t, необходимо учитывать и тот факт, что при применении труб Ø не выше 63 мм с t 20° технология требует не рассчитывать на давление, которое бы превышало 16 бар, а при более высоких показателях не стоит пересекать границу в 10 бар.
Сборка труб с фитингом
- Качество резьбы. Здесь стоит осмотреть изделие и ознакомиться с сертификатом, где будут указаны стандарты, которые были выдержаны при производстве.
- Возможность использования для питьевых вод. Она подтверждается соответствующим заключением. Последнее выдается по результатам проведенной гигиенической экспертизы, поэтому непременно проверьте его наличие, если намереваетесь использовать ваши фитинги в подобном типе водоснабжения.
Обязательно обратите внимание, чтобы выбранные изделия по всем показателям подходили используемому виду труб и соответствовали предстоящим нагрузкам. Учтите, что указанные параметры давления ориентированы именно на рабочую нагрузку, т. е. ту, которую фитингам предстоит выдерживать в течение срока эксплуатации. Незначительное увеличение не повлечет за собой немедленное разрушение вашего водопровода, но срок службы заметно уменьшится.
Стыковая сварка
Этот способ применяется для сборки систем из труб диаметром от 50 мм.
Для этого необходимо наличие паяльника для сварки ПНД. Стоит такая аппаратура недорого, и продается практически в любом строительном магазине, так что с покупкой проблем не должно быть. Процесс проходит следующим образом:
Торцы труб фиксируются в аппарате, после чего к ним подводят нагретую пластину. Когда полиэтилен начнет плавиться, пластину убирают, а трубы соединяют друг с другом под небольшим давлением. После того как шов остынет, фиксаторы убирают и извлекают трубы.
Технологические особенности метода:
- Используется для соединения элементов одного диаметра.Нельзя сваривать детали с толщиной стенки менее 5 мм.Сваривать можно только при температуре от +15° до +45° С.
Электромуфтовая сварка
Трубопровод собранный с помощью электромуфт способен выдерживать давление до 16 атмосфер. Но, для каждого стыка необходимо приобретать специальные накладки – электросварные муфты. Детали эти довольно дорогие, поэтому если соединений планируется делать много, лучше использовать сварку встык.
Условия которые необходимо выполнить перед началом работы:
- Зачистка торцов;Жесткая фиксация свариваемых элементов.
Сам же процесс выглядит примерно так:
- Концы труб обрезают чтобы получился прямой угол и снимают фаску;Торцы зачищаются;Трубы фиксируются в муфте и к клеммам подводят электропитание;Включается аппарат, с помощью нагревания размягчается поверхность внутри муфты;Отключается аппарат и провода;Полученный стык охлаждается.
Разъемное соединение
Таким способом трубы фиксируются в том случае, если в дальнейшем может понадобиться демонтаж или применение сварки невозможно, ну или нецелесообразно. Конечно такое крепление не так надежно как сварка, но все же оно имеет свои плюсы:
- Экономия – не требуется приобретать дополнительное оборудование.Быстрый монтаж – трубопровод собирается практически за пару часов.Разъемные соединения проводятся там, где проведение сварки недоступно, например, под водой.
На заметку!
Соединение в раструб в основном используется для монтажа самотечного трубопровода, например, для канализации. Соединение с помощью фитингов по надежности похожа на сварку, поэтому его можно использовать и для монтажа водопровода.
Итак, для системы в которой жидкость транспортируется самотеком используется один из двух, самых простейших способов:
- В раструб – один конец трубы вводится в раструб предыдущей, а для герметичности применяются резиновые или силиконовые уплотнители.Фитинговое или фланцевое – трубопровод соединяется с помощью специальных деталей.
Сфера применения
ПНД применяются исключительно для трубопроводов холодной воды, так как могут эксплуатироваться при температуре не более 40 °С. Рабочее давление – не более 20 Мпа (2 атмосферы). Применяются повсеместно для прокладки водопроводных и канализационных сетей под землей и систем водоснабжения от скважины с насосом.
Более широкое распространение тормозится нестойкостью к ультрафиолетовому излучению – полностью перейти на ПНД не получится.
Кроме того, в гладких или гофрированных трубках прокладывают кабели связи или электроснабжения.
Преимущества и недостатки этих труб:
Соединение муфтами
Соединительные муфту сделаны из полиэтилена и широко применяются при сборке трубопроводов. Кроме того, что с их помощью можно быстро и без лишних хлопот собрать трубы в единое целое, они обладают еще рядом преимуществ:
- Получается надежное крепление с длительным сроком эксплуатации;Выдерживают температурные перепады и механическое воздействие;Можно использовать для любых типов трубопроводов.Доступная цена.
Монтаж трубопровода проводится с помощью муфт разного вида:
- Компрессионные – могут иметь разную резьбу: наружную или внутреннюю. Компрессионные муфты могут использоваться даже при сборке газовых систем и водопровода.Соединительные – соединяют элементы одного диаметра.Редукционная – незаменимы для соединения элементы труб разных по диаметру.
