После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

После выполнения всех монтажных работ по обустройству канализации необходимо испытать коммуникацию методом пролива. Делается это с целью выявления дефектов в монтаже водостоков, каналов, канализационных выпусков, внутренней системы слива и пр. Результат проведенной проверки вписывается в акт, форма которого утверждена СНиП (приложение «Д» СП 73.13330.2012 «Внутренние санитарно-технические системы здания» — актуализированная редакция СНиП 3.05.01-85). Подобный документ в быту носит название «Акт пролива канализационной системы» в узких кругах профессионалов этот же документ имеет официальное название «Акт испытания систем внутренней канализации и водостоков».Подобный этап строительства коммуникаций канализационного назначения является обязательным и отмене не подлежит. Сами проверочные мероприятия производятся с использованием метода полного пролива при условии открытия не менее 75% сливных отверстий в единый отрезок времени.

Важно: запускать связку канализационных выпусков в эксплуатацию можно только на основании акта о проведении всех надлежащих манипуляций и получении положительного результата.

Ниже в материале имеется пример правильного заполнения документа.

Контроль качества канализационной системы должен проводиться на всех этапах ее строительства. В первую очередь проверяется соответствие материалов нормам и требованиям. Далее контролируется процесс монтажа системы. В последнюю очередь проводится испытание канализации в полностью собранном виде.

Что требуется проверить

Проверка работоспособности канализационной системы включает в себя:

• испытания внутренней системы канализации;
• проверка герметичности трубопроводов;
• определение работоспособности колодцев;
• испытания ливневой канализации.

Что относится к внутренней системе канализации

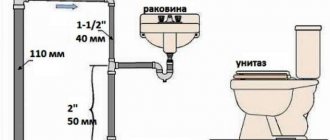

В состав внутренней канализационной сети входят:

• сантехнические изделия, включая бытовую технику, производящую слив воды;
• внутренние трубопроводы, подключенные к общему канализационному стояку;
• центральный стояк канализации, обустроенный фановой трубой.

Что относится к наружной системе канализации

В наружную часть канализационной сети входят:

• трубопроводы, проводящие стоки от дома к месту утилизации;
• колодцы, которые требуется устанавливать в местах соединения, разветвления труб или перепада высоты сети;
• очистные сооружения;
• ливневые стоки и дождеприемники.

• сантехнические приборы и места их соединения с отводящими патрубками;
• локальные участки горизонтального трубопровода с впадающими в него трубами от приборов сантехники;
• стояки канализации;
• выходящая труба.

исполнительная документация

а19.7 исполнительная съёмка плана и продольного профиля подземных сетей скачать. а19.8 схема сварных стыков с указанием на ней расстояний скачать.

а19.9 заключение о качестве сварных швов с качать . а19.10 акт о проведении гидравлического испытания напорного трубопровода на прочность и герметичность скачать. а19.11 акт о проведении гидравлического испытания безнапорного трубопровода на герметичность скачать.

а19.12 акт промывки (дезинфекции) трубопровода скачать.

а19.13 заключение санитарно-эпидемиологической службы.

а19.14 акт испытания наружного противопожарного водопровода на водоотдачу и работоспособность пожарных гидрантов скачать.

Тестирование канализации на пролив и нормы СНиП

После монтажа канализационной системы, прежде чем переходить к отделочным работам внутри и засыпке траншей снаружи, водоотводящую сеть необходимо испытать, чтобы убедиться в герметичности узлов, трубопроводов и их соединений. Проверку наружной системы и внутренней сети проводят различными способами, регламентированными основополагающим документом строителей, — СНиП. Как производится испытание герметичности труб и соединений канализации методами пролива, наполнения, другими способами, и какие данные заносятся при необходимости в акт проверки, узнаете, прочитав статью.

• Представители от организации-заказчика.
• Представители от генерального подрядчика. Эти лица отвечают за правильность монтажа водостоков в случае их несоответствия техническим и эксплуатационным нормам при проливе.
• Члены проектной организации, которые занимались разработкой проекта тестируемой коммуникации.
• Представитель компании или организации, которая занималась исследованием грунта на участке под монтаж наружной или внутренней коммуникации. На эту контору полностью ложится ответственность за несоответствие полученных данных на участке по части экологических и климатических условий под застройку канализационной коммуникации.

Акт на пролив канализации

Видео: Испытание канализации на герметичность Ответственность за работоспособность канализации Проверка производится комиссией, состоящей из:

1. представителей компании, которая составляла проект, зона ответственности – проведение расчетов и составление чертежей;
2. компания, проводившей исследования на местности – правильность данных климатических условий и экологической обстановки;
3. организация проводившая прокладку канализационной системы – качество монтажа, соблюдение норм;
4. заказчик – правильность проведения проверки при вводе канализационной сети в эксплуатацию.

У каждой члена комиссии есть четко определенная зона ответственности. После проведения проверки составляется акт приемки, который подписывается всеми членами комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Стороны, участвующие в проверке

Если речь идет о более или менее масштабном строительстве, где принимают участие несколько организаций, не считая заказчика, испытания канализационных систем проводят все они, после чего результаты документируются в соответствующем акте проверки.

Обычно в проверке системы канализации участвуют:

• организация, составлявшая проект и несущая ответственность за правильность расчетов и подбор материалов и комплектующих;
• компания, проводившая анализ климатических и почвенных условий и составлявшая рекомендации по схеме устройства наружных компонентов канализационной системы;
• подрядчик, непосредственно принимавший участие в монтажных работах, связанных с прокладкой внутренних и наружных канализационных сетей и отвечающий за соответствие проведенных мероприятий проекту и существующим требованиям, прописанным в СНиП;
• заказчик, контролирующий правильность проведения испытаний отводящих труб, соединений и некоторых функциональных узлов канализационной сети внутри здания и на наружном участке системы отведения стоков.

Каждый из представителей сторон, участвующих в испытаниях и подписывающих итоговый акт проверки, несет ответственность за неточности и недочеты, возникшие при тестировании участков системы, отдельных узлов или всей сети в целом.

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП 3.05.04-85, которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП 3.05.04-85, то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства. Образец заполнения шапки документаПосле шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.Образец заполнения раздела замеров и расчетовПоследним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Испытание внутренней канализационной сети

При проведении испытательных работ требуется руководствоваться СНиПом «Канализация. Наружные сети и сооружения». Согласно этому документу проверяется:

• соответствие разработанному проекту;
• испытание трубопроводов канализации на прочность и надежность соединения стыков;
• правильность и надежность установленных приборов и элементов смыва;
• вертикальность смонтированных стояков.

Испытание узлов

Соответствие проекту проверяется визуально. Каждый элемент системы должен располагаться именно в том месте, где он указан на плане или чертеже.

Все установленные приборы должны быть очищенными от мусора и тщательно промыты. Они не должны иметь видимых повреждений (сколов, трещин и так далее) искривлений. При установке приборов нельзя допускать прогибы.

На вертикальность стояки проверяются отвесом.

Испытание трубопроводов

Проверку трубопроводом можно осуществлять гидравлическим или пневматическим способом.

Гидравлическое испытание канализации заключается в накачке системы водой, а пневматическое – воздухом.

Проверку системы водой можно производить, если температура окружающего воздуха не меньше 5ºС. В иных случаях рекомендуется использовать пневматический способ.

Если в доме более одного этажа, то проверка системы производится на каждом из них в отдельности. Чтобы временно отсоединить этаж от общей системы канализации используются заглушки, вставляемые на ревизию.

Испытание трубопроводов производится по следующей схеме:

1. все трубы проверяются на наличие и остатков строительного мусора. При необходимости производится их промывка;

1. горизонтальные участи трубопровода проходят испытания канализации на пролив. Для этого открывается не менее ¾ всех сливных устройств. Отгороженный участок канализационной системы полностью заполняется водой. Если в течение 10 минут работы не обнаружено протечек, то проверка считается пройденной;
2. для проверки вертикальных участков трубопровода вода подается под давлением не превышающим 0,08 МПа. Испытание канализации на герметичность трубопроводов завершается, если в течение 15-20 минут не обнаружено протечек и разрывов системы.

В случае обнаружения негерметичности одного или нескольких участков труб следует устранить проблему и провести испытания сначала.
